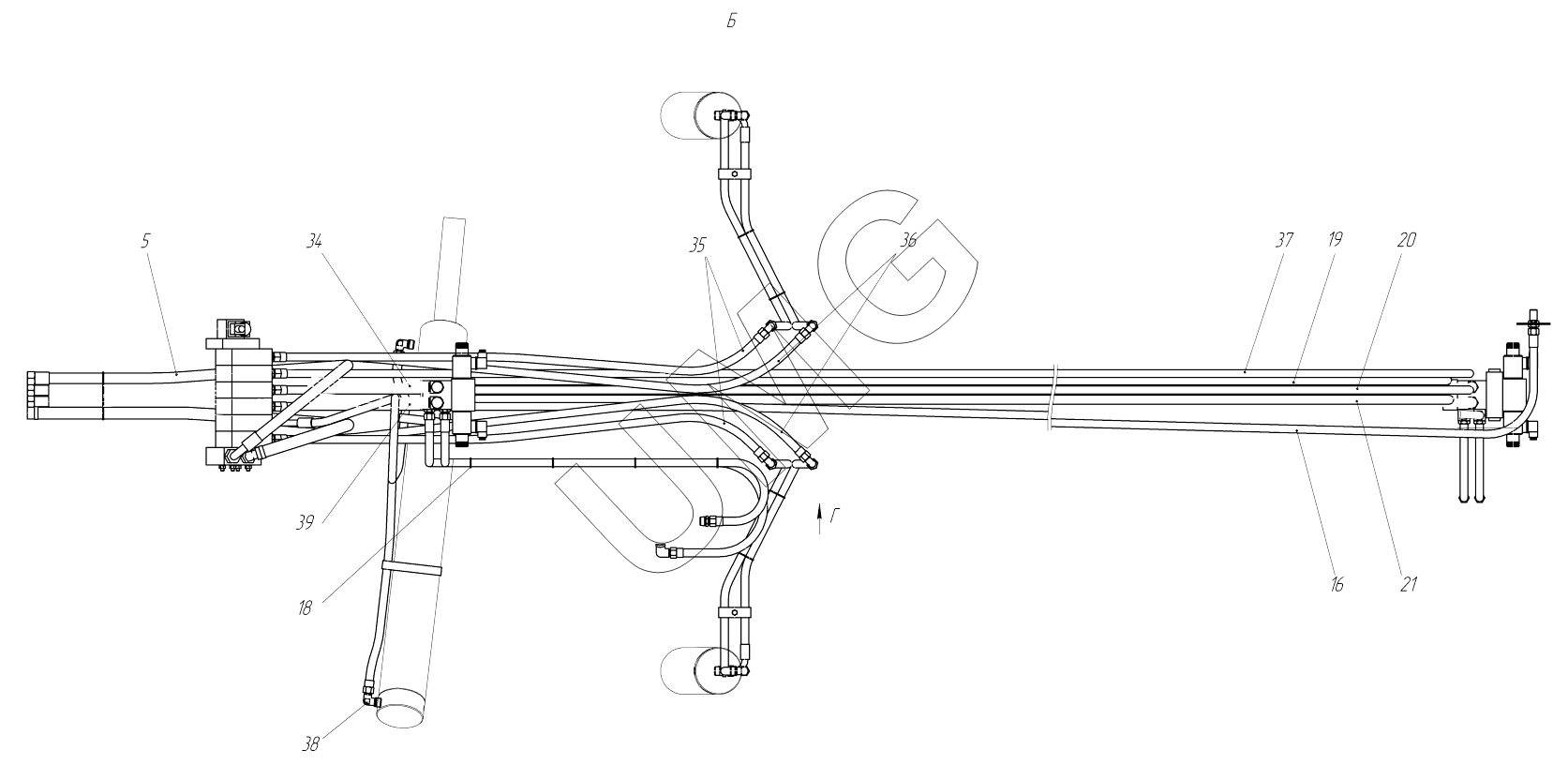

АГ-180 (с ГМП). Гидросистема рама передней 753.05.03.00.000-02
5
16
18
19
20
21
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 753.05.03.01.000 | Гидрораспределитель | |
| 2 | Болт М8-6gx20.58.016 | Болт | |
| 3 | Шайба 8 65Г 06 | Шайба 8 65Г 06 | |
| 4 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 5 | 2SN-16-250-2150- DKO-L(Г)26х1,5/18/0- DKO- L(Г)26х1,5/18/45 | Рукав в сборе | |
| 6 | 2SN-16-250-3450- DKO-L(Г)26х1,5/18/0- DKO- L(Г)26х1,5/18/90 | Рукав в сборе | |
| 7 | 2SN-10-330-1500- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/45 | Рукав в сборе | |
| 8 | 2SN-10-330-1700- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/45 | Рукав в сборе | |
| 9 | 257.05.03.02.000 | Гидрораспределитель | |
| 10 | 2SN-10-330-1500- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 11 | 2SN-10-330-1300- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 12 | TN 92GG-12LR1/2 | Адаптер | |
| 13 | TN 121-12L | Адаптер TN 121-12L | |
| 14 | 753.05.03.03.000 | Клапан предохранительный | |
| 15 | 2SN-10-330-1150- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 16 | 2SN-10-330-4000- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 17 | 257.05.03.03.000 | Блок гидрораспределителей | |
| 18 | Хомут-стяжка 7,6х400 черный | Хомут-стяжка 7,6х400 черный | |
| 19 | 2SN-12-275-5800- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 20 | 2SN-10-330-8600- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 21 | 2SN-12-275-6000- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 22 | 2SN-10-330-7400- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/45 | Рукав в сборе | |
| 23 | 2SN-12-275-8600- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 24 | 753.05.03.04.000 | Клапан замедлительный | |
| 25 | TN94-12LR1/2 | Адаптер | |
| 26 | 253.45.04.00.001-04 | Хомут | |
| 27 | Болт М8-6gx30.58.016 | Болт | |
| 28 | Гайка М8-6Н.5.016 | Гайка М8-6Н.5.016 | |
| 29 | 2SN-10-330-6300- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/90 | Рукав в сборе | |
| 30 | 753.05.03.00.010 | Кольцо | |
| 31 | TN 102-12L | Адаптер TN 102-12L | |
| 32 | 257.05.03.00.004 | Крышка | |
| 33 | 753.05.03.00.009-01 | Прокладка | |
| 34 | 2SN-12-275-2050- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 35 | 2SN-10-330-1400- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/0 | Рукав в сборе | |
| 36 | 2SN-10-330-1350- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/45 | Рукав в сборе | |
| 37 | Шайба 10 65Г 016 | Шайба | |
| 38 | Хомут червячный “NORMA” 16-27 | Хомут червячный “NORMA” 16-27 | |
| 39 | 2SN-12-275-3100- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 40 | Болт М8-6g.16.58.016 | Болт | |
| 41 | 2SN-10-330-2200- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/90 | Рукав в сборе | |
| 42 | 613.04.00.00.002 | Скоба | |
| 43 | 2SN-10-330-1100- DKO-L(Г)18х1,5/12/0- DKO- L(Г)18х1,5/12/90 | Рукав в сборе | |
| 44 | TN 119-12L | Адаптер TN 119-12L | |
| 45 | 2SN-12-275-6150- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/90 | Рукав в сборе | |
| 46 | 2SN-12-275-5250- DKO-L(Г)22х1,5/15/0- DKO- L(Г)22х1,5/15/45 | Рукав в сборе | |
| 47 | Болт М10-6gх20.58.016 | Болт |
