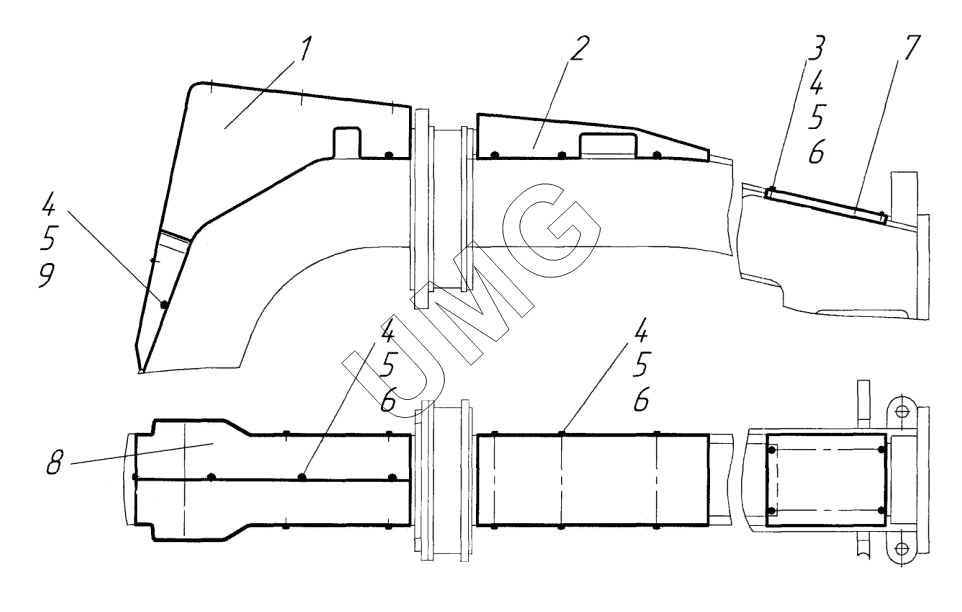

АГ-180 (с ГМП). Установка кожухов 754.27.00.00.000
1
2
3
4
4
4
4
5
5
5
5
6
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 754.27.01.00.000 | Кожух | |
| 2 | 257.27.03.00.000 | Кожух | |
| 3 | 257.27.00.00.002 | Прокладка | |
| 4 | Болт М8х20 | Болт | |
| 5 | Шайба 8 65Г | Шайба 8 65Г | |
| 6 | Шайба С.8 | Шайба | |
| 7 | 257.27.00.00.006 | Крышка | |
| 8 | 754.27.02.00.000 | Кожух | |
| 9 | 257.27.00.00.003 | Шайба |
