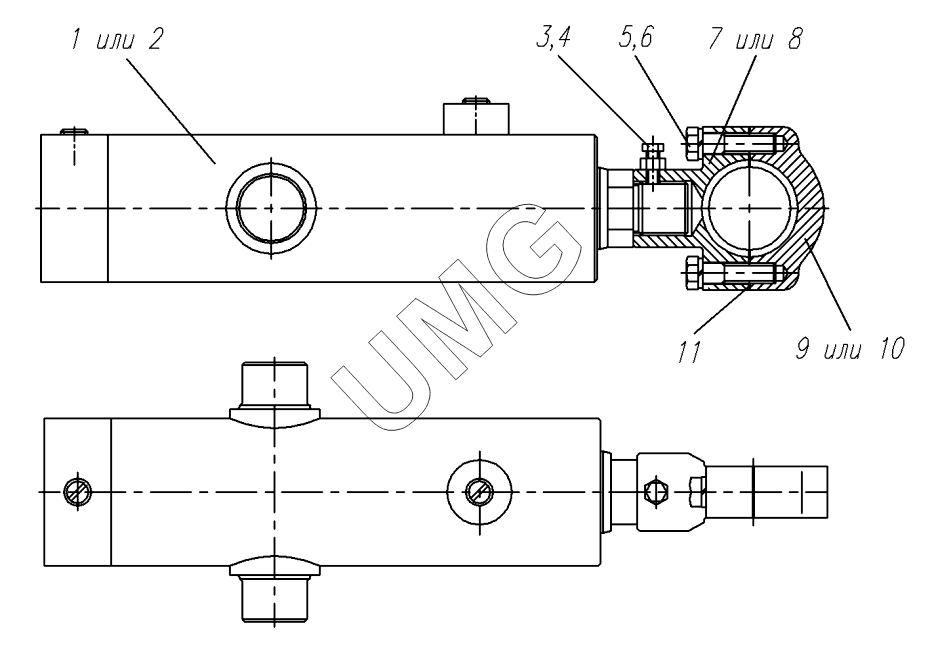

АГ-180 (с ГМП). Гидроцилиндр 257.07.02.00.000-00/-01
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГЦ05-100х63.000-02Т AS | Гидроцилиндр | |
| 2 | ГЦ05-100х63.000-03Т AS | Гидроцилиндр | |
| 3 | Болт М10-6gх25.58.016 | Болт М10-6gх25.58.016 | |
| 4 | Гайка М10-6Н.5.016 | Гайка М10-6Н.5.016 | |
| 5 | Болт М16-6gх65.109.40Х.016 | Болт М16-6gх65.109.40Х.016 | |
| 6 | Шайба 16 65Г 016 | Шайба | |
| 7 | 257.07.02.00.002 | Хомут | |
| 8 | 257.07.02.00.007 | Хомут | |
| 9 | 257.07.02.00.001 | Хомут | |
| 10 | 257.07.02.00.006 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка |
