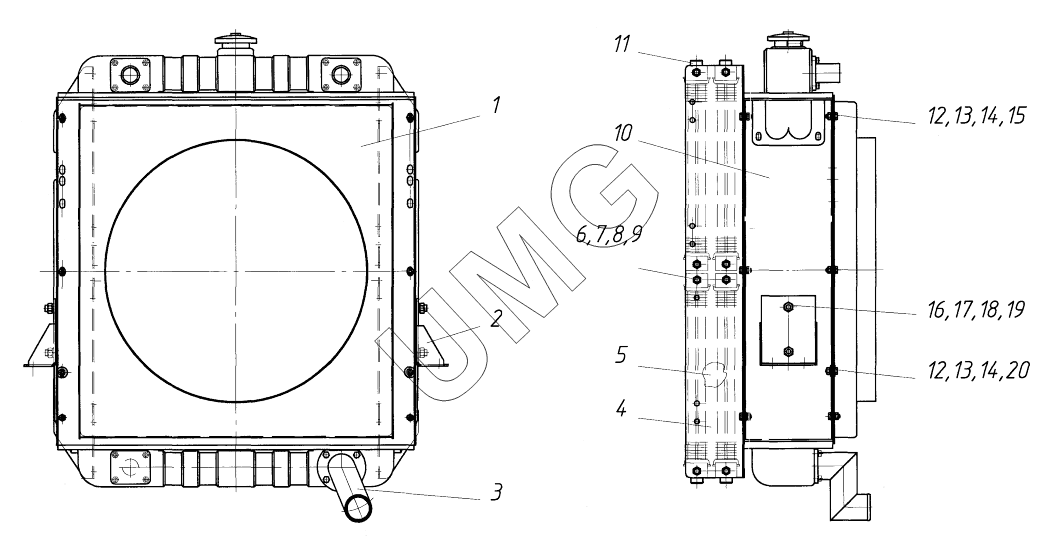

АГ-180 (с ГМП). Блок радиаторов 752.22.02.01.000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 752.22.02.01.100 | Диффузор | |
| 2 | 255.02.01.01.200 | Кронштейн | |
| 3 | 752.22.02.01.200 | Патрубок | |
| 4 | 752.22.02.01.001 | Кронштейн | |
| 5 | 752.22.02.01.001-01 | Кронштейн | |
| 6 | Болт М10х25 | Болт М10х25 | |
| 7 | Гайка М10 | Гайка М10 | |
| 8 | Шайба 10.65Г | Шайба 10.65Г | |
| 9 | Шайба С.10.02 | Шайба С.10.02 | |
| 10 | 238.13.01.100Б | Радиатор водяной | |
| 11 | 150У.08.000-1 | Радиатор масляный | |
| 12 | Болт М8х20 | Болт | |
| 13 | Гайка М8 | Гайка | |
| 14 | Шайба 8.65Г | Шайба 8.65Г | |
| 15 | Шайба С.8.02 | Шайба С.8.02 | |
| 16 | Болт М12х30 | Болт М12х30 | |
| 17 | Гайка М12 | Гайка М12 | |
| 18 | Шайба 12.65Г | Шайба 12.65Г | |
| 19 | Шайба С.12.02 | Шайба | |
| 20 | Шайба С.8.02 | Шайба С.8.02 |
