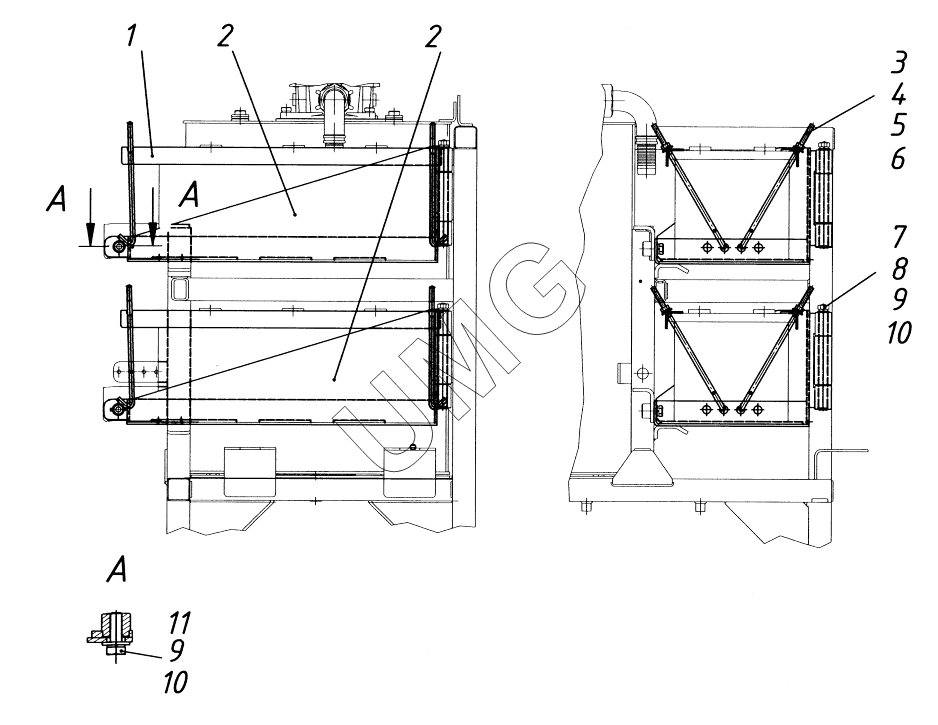

АГ-140. Установка ящиков аккумуляторных 727.28.00.00.000-01
1
2
2
3
4
5
6
7
8
9
9
10
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 255.29.29.00.001 | Уголок | |
| 2 | 727.28.02.00.000-00 | Ящик аккумуляторный | |
| 3 | 255.29.29.00.002 | Стяжка | |
| 4 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 5 | Шайба 8 65Г 016 | Шайба | |
| 6 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 7 | 727.28.00.00.001 | Ось | |
| 8 | Гайка М10-6Н.6.016 | Гайка | |
| 9 | Шайба 10 65Г 016 | Шайба | |
| 10 | Шайба С.10.02.Ст3cп.016 | Шайба | |
| 11 | Болт М10-6gх30.58.016 | Болт М10-6gх30.58.016 |
