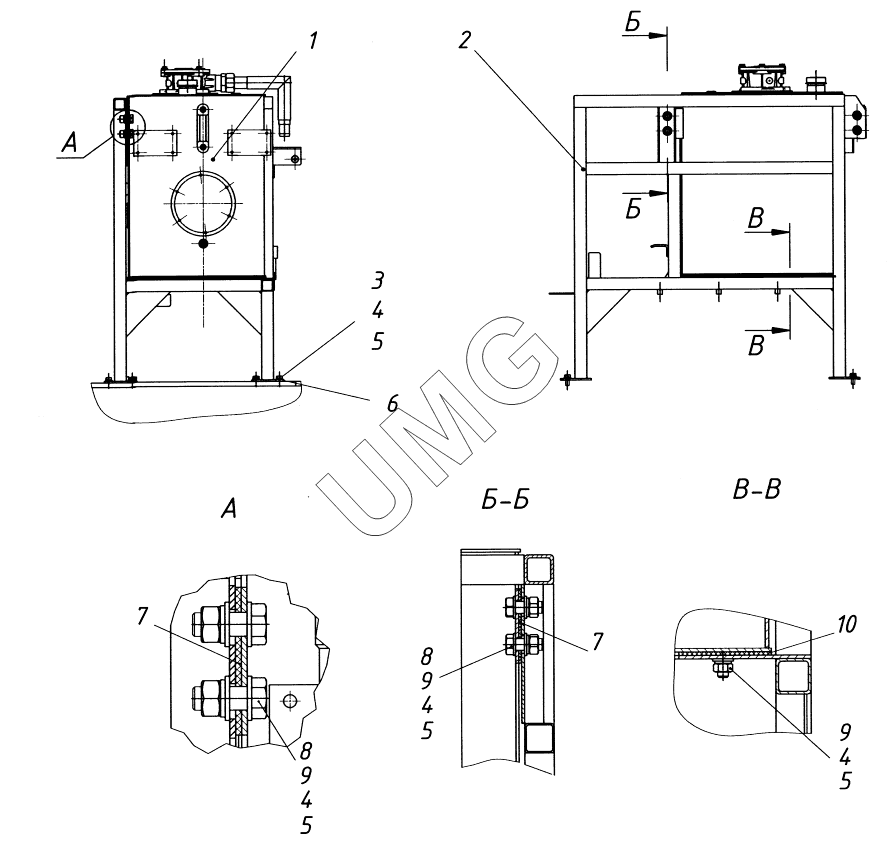

АГ-140. Установка бака масляного 727.27.00.00.000
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
8
9
9
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 727.27.01.00.000 | Бак масляный | |
| 2 | 727.27.02.00.000 | Опора бака масляного | |
| 3 | Болт М12-6gх30.58.016 | Болт М12-6gх30.58.016 | |
| 4 | Шайба 12 65Г 016 | Шайба | |
| 5 | Шайба С.12.02.Ст3сп.016 | Шайба | |
| 6 | 727.27.00.00.003 | Прокладка | |
| 7 | 727.27.00.00.001 | Прокладка | |
| 8 | Болт М12-6gх40.58.016 | Болт М12-6gх40.58.016 | |
| 9 | Гайка М12-6Н.6.016 | Гайка | |
| 10 | 727.27.00.00.002 | Прокладка |
