АГ-140. Система топливная 727.02.18.00.000
1
1
2
3
4
5
6
6
6
7
8
8
8
8
8
8
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26

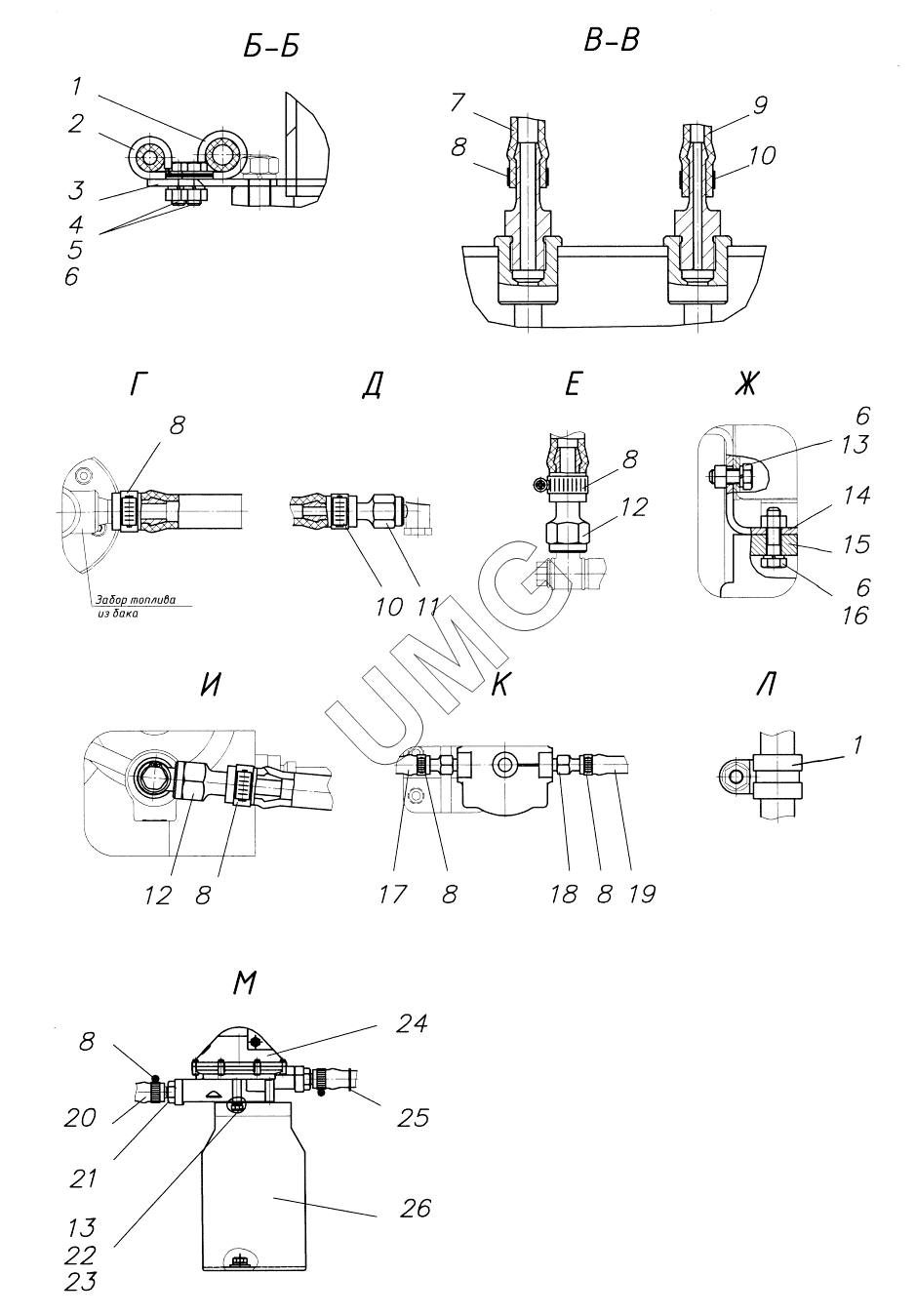

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Хомут Rubber 20/20 тип D DIN 3016 | Хомут Rubber 20/20 тип D DIN 3016 | |
| 2 | Хомут Rubber 18/15 тип D DIN 3016 | Хомут | |
| 3 | 727.02.18.00.001 | Консоль | |
| 4 | Болт М8-6gх20.58.016 | Болт М8-6gх20.58.016 | |
| 5 | Гайка M8-6Н.6.016 | Гайка | |
| 6 | Шайба 8 65Г 016 | Шайба | |
| 7 | 727.02.18.00.004 | Рукав | |
| 8 | Хомут червячный "NORMA" 16-27 | Хомут червячный "NORMA" 16-27 | |
| 9 | 727.02.18.00.005 | Рукав | |
| 10 | Хомут червячный "NORMA" 12-22 | Хомут червячный "NORMA" 12-22 | |
| 11 | 727.02.08.00.002 | Штуцер | |
| 12 | 727.02.08.00.001 | Штуцер | |
| 13 | Болт М6-6gх16.58.016 | Болт | |
| 14 | 727.02.18.00.100 | Кронштейн | |
| 15 | 204А-1105510-Б | Фильтр грубой очистки топлива | |
| 16 | Болт М8-6gх30.58.016 | Болт М8-6gх30.58.016 | |
| 17 | 727.02.18.00.003 | Рукав | |
| 18 | 727.02.08.00.003 | Штуцер | |
| 19 | 727.02.18.00.002 | Рукав | |
| 20 | 727.02.18.00.006 | Рукав | |
| 21 | 727.02.18.00.011 | Ниппель | |
| 22 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 23 | Шайба 6 65Г 016 | Шайба | |
| 24 | РНМ1-1106210 | Насос ручной | |
| 25 | Хомут пластиковый | Хомут пластиковый | |
| 26 | 727.02.18.00.012 | Кронштейн |
