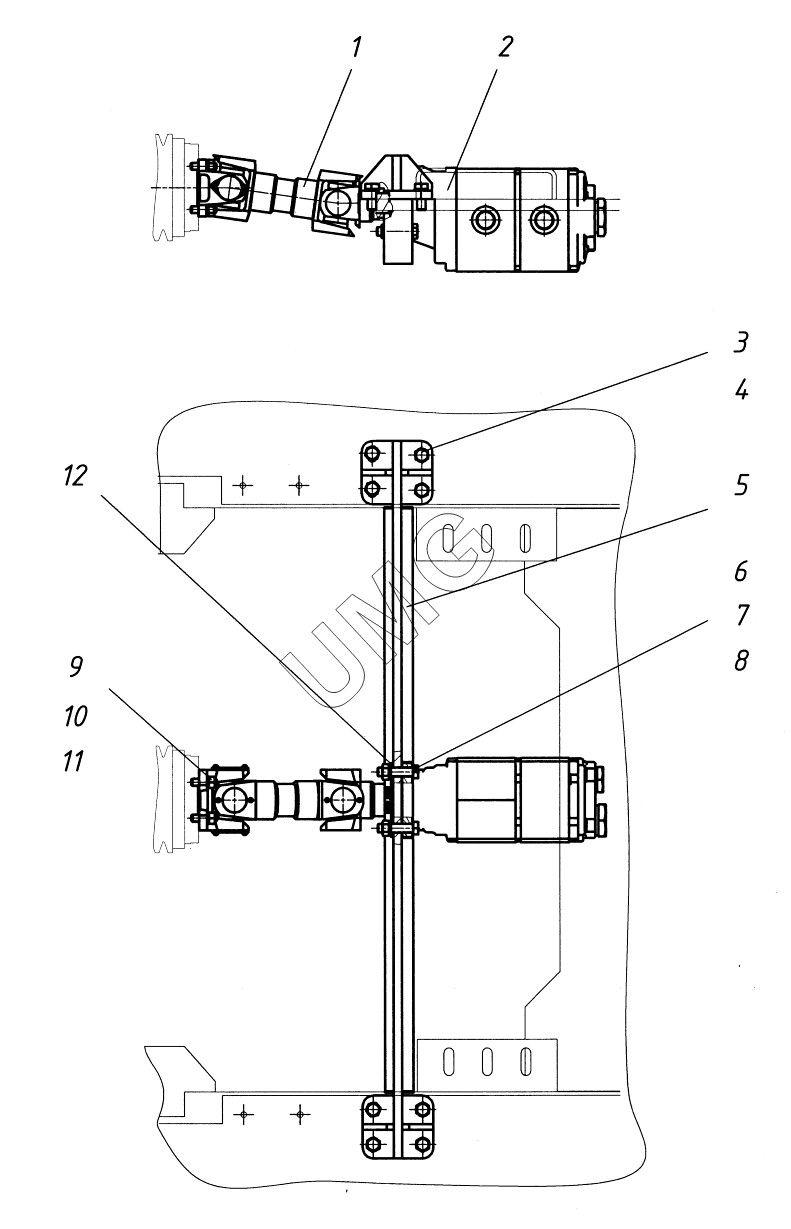

АГ-140. Установка насоса 727.02.09.00.000
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО 806-4250016 | Вал карданный | |
| 2 | GP2.5T32/2.5T16L-Z1C5GG | Насос шестеренный | |
| 3 | Болт М12-6gх30.88.016 | Болт М12-6gх30.88.016 | |
| 4 | Шайба 12 65Г 016 | Шайба | |
| 5 | 727.02.09.01.000 | Кронштейн | |
| 6 | Болт М12-6gх45.88.016 | Болт М12-6gх45.88.016 | |
| 7 | Гайка М12-7Н.8.016 | Гайка М12-7Н.8.016 | |
| 8 | Шайба С.12.02.Ст3сп.016 | Шайба | |
| 9 | Гайка М10-6Н.12.40Х.016 | Гайка М10-6Н.12.40Х.016 | |
| 10 | Шайба 10 65Г 016 | Шайба | |
| 11 | Шпилька М10-6gx20.129.40Х.016 | Шпилька М10-6gx20.129.40Х.016 | |
| 12 | 727.02.09.00.001 | Планка |
