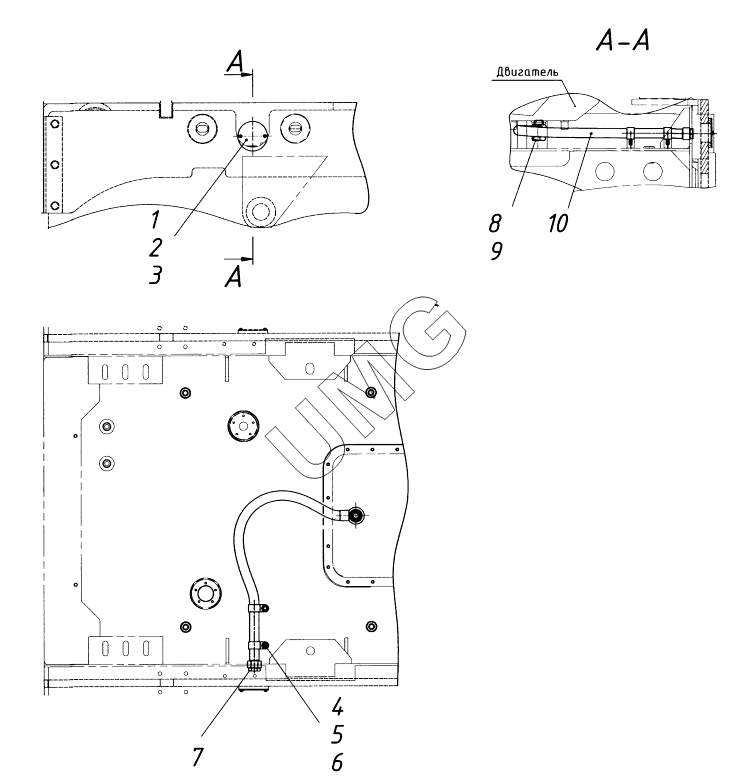

АГ-140. Установка трубки слива масла 727.02.05.22.000
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 727.02.02.00.011 | Крышка | |
| 2 | Болт М6-6gх10.58.016 | Болт М6-6gх10.58.016 | |
| 3 | Шайба 6 65Г 016 | Шайба | |
| 4 | Болт М8-6gх20.58.016 | Болт М8-6gх20.58.016 | |
| 5 | Шайба 8 65Г 016 | Шайба | |
| 6 | Хомут Rubber 25/20 тип D DIN 3016 | Хомут Rubber 25/20 тип D DIN 3016 | |
| 7 | TN296-18L | Адаптер | |
| 8 | 727.02.05.12.002 | Болт полый | |
| 9 | Прокладка 24 М3 | Прокладка 24 М3 | |
| 10 | РВД 15,9-100-750-0,2-09/68-D24/М26х1,5-У-СП | Рукав |
