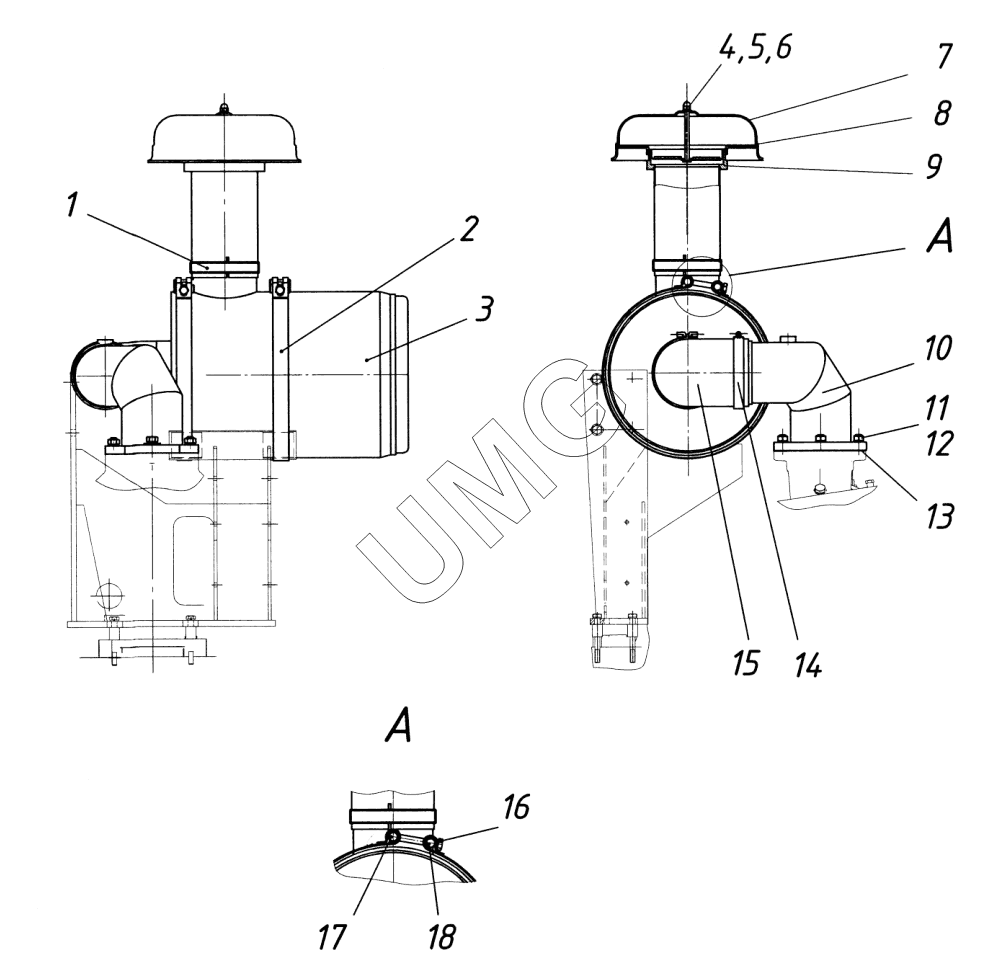

АГ-140. Установка воздухоочистителя 727.02.24.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Robust 115-130 | Хомут силовой одноболтовый | |
| 2 | 727.02.04.00.001 | Стяжка | |
| 3 | ФВ 722.1109510 | Фильтр воздушный | |
| 4 | Гайка М8-6Н.5.016 | Гайка М8-6Н.5.016 | |
| 5 | Шайба 8 65Г 016 | Шайба | |
| 6 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 7 | 4322-1109119-10 | Колпак | |
| 8 | 5323РХ-1109124 | Обечайка колпака | |
| 9 | 727.02.04.02.100 | Переходник | |
| 10 | 727.02.24.01.000 | Патрубок | |
| 11 | Гайка М12-6Н.6.016 | Гайка | |
| 12 | Шайба 12 65Г 016 | Шайба | |
| 13 | 237.02.04.00.008 | Прокладка | |
| 14 | Хомут червячный 120140 | Хомут червячный | |
| 15 | 5320-1109375 | Шланг угловой | |
| 16 | Болт М10-6gх70 | Болт М10-6gх70 | |
| 17 | 286.02.03.00.005 | Ось | |
| 18 | 286.03.02.00.006 | Ось |
