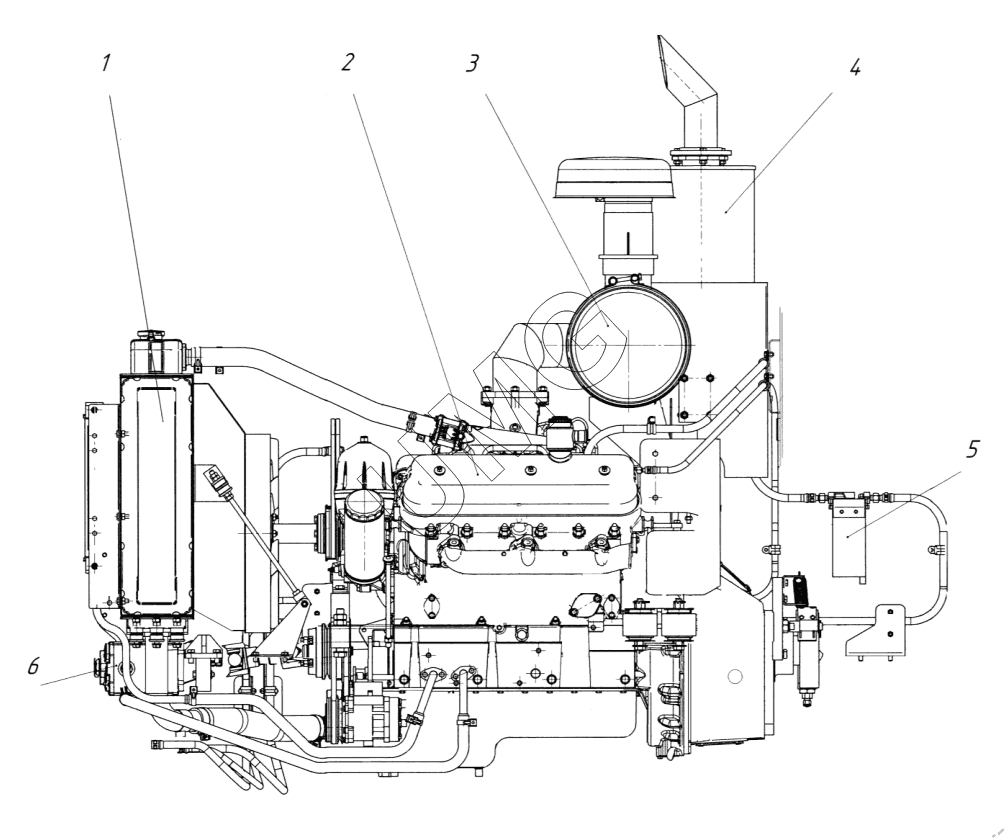

АГ-140. Установка силовая 727.02.00.00.000-01
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 727.02.02.00.000 | Система охлаждения | |
| 2 | 250.02.05.00.000-07 | Установка двигателя | |
| 3 | 727.02.24.00.000 | Установка воздухоочистителя | |
| 4 | 727.02.23.00.000 | Установка глушителя | |
| 5 | 727.02.18.00.000 | Система топливная | |
| 6 | 727.02.09.00.000-00 | Установка насоса |
