АГ-140. Кабина 754.11.00.00.000
12
12
15
15
15
15
16
16
16
16
31
32
34
34
36
51
51
52
53
54
55
56
56
56
57
58
59
60
60
60
61
61
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
76
77
78
79
80
81

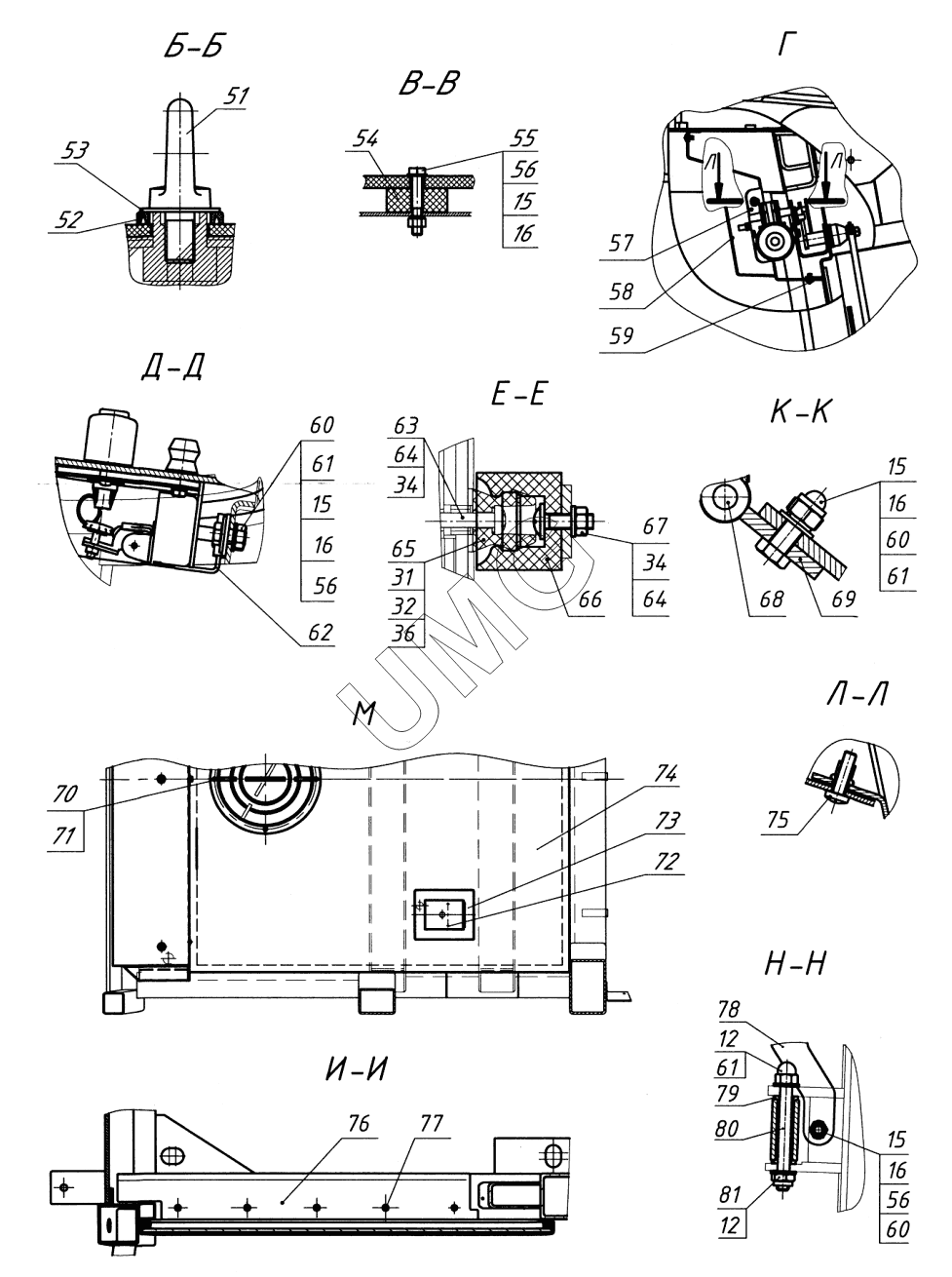

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 754.11.08.00.001-01 | Крыша | |
| 2 | 170.08.01.05.000 | Козырёк | |
| 3 | Винт В.М5-6gх10.58.016 | Винт В.М5-6gх10.58.016 | |
| 4 | Шайба 5 65Г 016 | Шайба 5 65Г 016 | |
| 5 | Шайба С.5.02.Ст3сп.016 | Шайба С.5.02.Ст3сп.016 | |
| 6 | 170.15.06.00.000 | Стакан | |
| 7 | Винт В.М4-6gх16.58.016 | Винт В.М4-6gх16.58.016 | |
| 8 | А7–231.05 | Вентилятор крышный | |
| 8 | А7–231.000.000ПС | Вентилятор крышный | |
| 9 | 170.19.00.00.000-02 | Электрооборудование кабины | |
| 10 | 171.30.02.00.000 | Кронштейн | |
| 11 | Гайка М10-6Н.6.016 | Гайка | |
| 12 | Шайба С.10.02.Ст3сп.06 | Шайба С.10.02.Ст3сп.06 | |
| 13 | 250.04.07.00.000-00 | Кронштейн огнетушителя | |
| 14 | Болт М8-6gх16.58.016 | Болт М8-6gх16.58.016 | |
| 15 | Шайба 8 65Г 016 | Шайба | |
| 16 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 17 | 170.15.00.00.028 | Лист | |
| 18 | 2108-5208102-30 | Бачок омывателя | |
| 19 | 1124.5208100-04 | Насос омывателя | |
| 20 | 170.19.00.00.001 | Трубка | |
| 21 | 170.26.00.00.001 | Втулка | |
| 22 | 171.30.02.00.000-01 | Кронштейн | |
| 23 | АМ.25.5205.92.110.46.45 | Стеклоочиститель задний | |
| 24 | АМ.25.5205.72.93.64.70 | Стеклоочиститель передний | |
| 25 | 754.11.02.01.100-00 | Каркас двери | |
| 25 | 754.11.02.01.100-01 | Каркас двери | |
| 26 | 80-6105050-01 | Замок роторный | |
| 27 | 80-6105050 | Замок роторный | |
| 28 | 754.11.02.01.013 | Прокладка | |
| 29 | 754.11.02.01.014 | Прокладка | |
| 30 | 80–6105300-А1 | Ручка | |
| 31 | 754.11.02.01.015 | Трубка | |
| 32 | 754.11.02.01.016 | Трубка | |
| 33 | Винт В.М6-6gx25.58.016 | Винт В.М6-6gx25.58.016 | |
| 34 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 35 | 171.01.60.01.011 | Шайба | |
| 36 | 171.01.60.01.012 | Прокладка | |
| 37 | Винт с потайной головкой и шестигранным углублением под ключ М6х25-8.8-А2L | Винт с потайной головкой и шестигранным углублением под ключ М6х25-8.8-А2L | |
| 38 | Болт М8-6gx12.58.016 | Болт М8-6gx12.58.016 | |
| 39 | 754.11.02.01.005 | Уплотнитель | |
| 40 | 754.11.02.01.200 | Петля двери | |
| 41 | КУ.51.18.107 | Прокладка | |
| 42 | 171.01.60.01.001 | Втулка | |
| 43 | 171.01.60.01.002 | Шайба | |
| 44 | 171.01.60.01.004 | Втулка | |
| 45 | Винт с потайной головкой и шестигранным углублением под ключ М8х45-8.8-А2L | Винт с потайной головкой и шестигранным углублением под ключ М8х45-8.8-А2L | |
| 46 | Гайка М8.88.016 DIN 982 | Гайка М8.88.016 DIN 982 | |
| 47 | Шайба 8-100HV | Шайба 8-100HV | |
| 48 | 170.15.00.00.010 | Боковина | |
| 49 | 754.11.11.00.000 | Установка стекол | |
| 50 | КУ51.10.000-06 | Каркас кабины | |
| 51 | Болт М24-6gх60.58.016 | Болт М24-6gх60.58.016 | |
| 51 | Рым-болт М24.016 | Рым-болт М24.016 | |
| 52 | Манжета 3-70х50-6 | Манжета 3-70х50-6 | |
| 53 | 170.08.00.00.004 | Шайба | |
| 54 | 170.08.00.00.002 | Прокладка | |
| 55 | Болт М8-6gх50.58.016 | Болт М8-6gх50.58.016 | |
| 56 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 57 | 754.11.00.00.100 | Панель | |
| 58 | 170.15.04.00.028 | Крышка | |
| 59 | Винт М6х16.46.016 DIN 967 | Винт М6х16.46.016 DIN 967 | |
| 60 | Болт М8-6gх25.58.016 | Болт | |
| 61 | Гайка М8-6Н.5.016 | Гайка М8-6Н.5.016 | |
| 62 | 80-61.05.170Б | Зацеп | |
| 63 | Винт В.М6-6gх30.58.016 | Винт В.М6-6gх30.58.016 | |
| 64 | Гайка М6-6Н.6.016 | Гайка | |
| 65 | 858402071 | Фиксатор | |
| 66 | 858402070 | Обойма | |
| 67 | Винт М6х20.46.016 DIN 967 | Винт М6х20.46.016 DIN 967 | |
| 68 | 171.30.00.00.001 | Ось | |
| 69 | 171.30.01.00.000 | Петля | |
| 70 | Винт М6х35.48.016 DIN 967 | Винт М6х35.48.016 DIN 967 | |
| 71 | Шайба 6 65Г 016 | Шайба | |
| 72 | Винт В.М4-6gх35.58.016 | Винт В.М4-6gх35.58.016 | |
| 73 | 170.15.00.00.013 | Накладка | |
| 74 | 170.15.00.00.011 | Потолок | |
| 75 | Винт М5х25.46.016 DIN 7985 | Винт М5х25.46.016 DIN 7985 | |
| 76 | 754.11.00.00.001 | Планка | |
| 76 | 754.11.00.00.001-01 | Планка | |
| 77 | Винт М4х16 | Винт | |
| 78 | 170.03.02.00.000 | Поручень | |
| 79 | BRY.0137.00 | Втулка | |
| 80 | 170.03.00.00.001 | Ось | |
| 81 | Гайка М10.88.016 DIN 982 | Гайка М10.88.016 DIN 982 |
