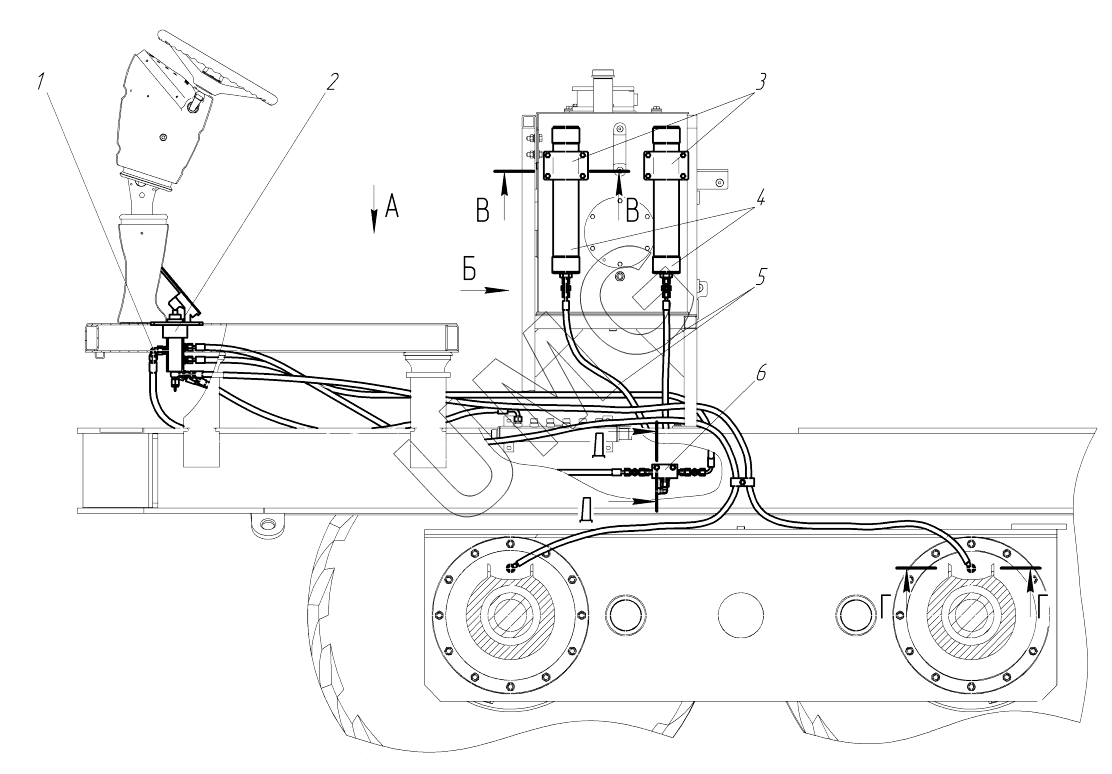

АГ-140. Система тормозов 727.11.00.00.000
1
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1Ф-I-ТМКЩ-С2-8 | 1Ф-I-ТМКЩ-С2-8 | Пластина | |
| 1 | TN119-12L | Адаптер | |
| 2 | 727.11.01.00.000 | Установка педали тормоза | |
| 3 | 727.27.01.01.005 | Кронштейн | |
| 4 | ПГА 1/320-02 | Пневмогидроаккумулятор | |
| 5 | 2SN-8-350-1450-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/0 | Рукав в сборе 2SN-8-350-1450-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/0 | |
| 6 | 250.11.04.00.000-02 | Клапан разобщительный | |
| 7 | 2SN-8-350-1500-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/0 | Рукав в сборе 2SN-8-350-1500-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/0 | |
| 8 | 2SN-8-350-1700-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/90 | Рукав в сборе 2SN-8-350-1700-DKO-L(Г)16х1,5/10/0-DKO-L(Г)16х1,5/10/90 | |
| 9 | 2SN-8-350-3150-DKO-L(Г)16х1,5/10/0-banjo 14x14-(ПлСп) | Рукав в сборе 2SN-8-350-3150-DKO-L(Г)16х1,5/10/0-banjo 14x14-(ПлСп) | |
| 10 | Хомут Rubber 45/20 тип D | Хомут Rubber 45/20 тип D | |
| 11 | 2SN-8-350-3450-DKO-L(Г)16х1,5/10/0-banjo 14x14-(ПлСп) | Рукав в сборе 2SN-8-350-3450-DKO-L(Г)16х1,5/10/0-banjo 14x14-(ПлСп) | |
| 12 | 2SN-10-330-1450-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90 | Рукав в сборе 2SN-10-330-1450-DKO-L(Г)18х1,5/12/0-DKO-L(Г)18х1,5/12/90 | |
| 13 | Кольцо 024-029-30 | Кольцо 024-029-30 | |
| 14 | 250.11.00.00.007 | Переходник | |
| 15 | S11310000C | Точка контрольная | |
| 16 | Шайба С8 | Шайба | |
| 17 | Шайба 8 65Г | Шайба 8 65Г | |
| 18 | Болт М8х25 | Болт М8х25 | |
| 19 | 271.11.00.00.005 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 20 | 255.05.37.07.011 | Болт полый | |
| 21 | Прокладка 14М3 | Прокладка 14М3 | |
| 22 | Болт М8х20 | Болт | |
| 23 | 237.11.00.00.008 | Скоба | |
| 24 | Болт М8х45 | Болт М8х45 | |
| 25 | Хомут Rubber 30/20 тип D | Хомут Rubber 30/20 тип D |
