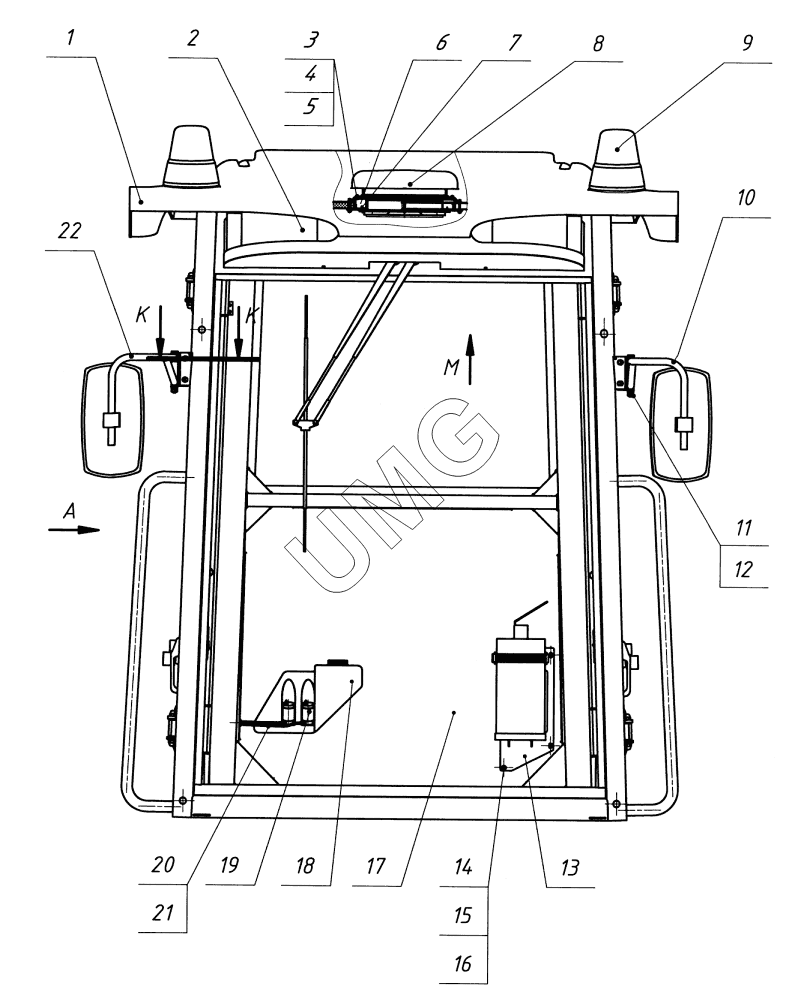

АГ-140. Кабина 754.11.00.00.000
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 754.11.08.00.001-01 | Крыша | |
| 2 | 170.08.01.05.000 | Козырёк | |
| 3 | Винт В.М5-6gх10.58.016 | Винт В.М5-6gх10.58.016 | |
| 4 | Шайба 5 65Г 016 | Шайба 5 65Г 016 | |
| 5 | Шайба С.5.02.Ст3сп.016 | Шайба С.5.02.Ст3сп.016 | |
| 6 | 170.15.06.00.000 | Стакан | |
| 7 | Винт В.М4-6gх16.58.016 | Винт В.М4-6gх16.58.016 | |
| 8 | А7–231.05 | Вентилятор крышный | |
| 8 | А7–231.000.000ПС | Вентилятор крышный | |
| 9 | 170.19.00.00.000-02 | Электрооборудование кабины | |
| 10 | 171.30.02.00.000 | Кронштейн | |
| 11 | Гайка М10-6Н.6.016 | Гайка | |
| 12 | Шайба С.10.02.Ст3сп.06 | Шайба С.10.02.Ст3сп.06 | |
| 13 | 250.04.07.00.000-00 | Кронштейн огнетушителя | |
| 14 | Болт М8-6gх16.58.016 | Болт М8-6gх16.58.016 | |
| 15 | Шайба 8 65Г 016 | Шайба | |
| 16 | Шайба С.8.02.Ст3сп.016 | Шайба | |
| 17 | 170.15.00.00.028 | Лист | |
| 18 | 2108-5208102-30 | Бачок омывателя | |
| 19 | 1124.5208100-04 | Насос омывателя | |
| 20 | 170.19.00.00.001 | Трубка | |
| 21 | 170.26.00.00.001 | Втулка | |
| 22 | 171.30.02.00.000-01 | Кронштейн | |
| 23 | АМ.25.5205.92.110.46.45 | Стеклоочиститель задний | |
| 24 | АМ.25.5205.72.93.64.70 | Стеклоочиститель передний | |
| 25 | 754.11.02.01.100-00 | Каркас двери | |
| 25 | 754.11.02.01.100-01 | Каркас двери | |
| 26 | 80-6105050-01 | Замок роторный | |
| 27 | 80-6105050 | Замок роторный | |
| 28 | 754.11.02.01.013 | Прокладка | |
| 29 | 754.11.02.01.014 | Прокладка | |
| 30 | 80–6105300-А1 | Ручка | |
| 31 | 754.11.02.01.015 | Трубка | |
| 32 | 754.11.02.01.016 | Трубка | |
| 33 | Винт В.М6-6gx25.58.016 | Винт В.М6-6gx25.58.016 | |
| 34 | Шайба С.6.02.Ст3сп.016 | Шайба | |
| 35 | 171.01.60.01.011 | Шайба | |
| 36 | 171.01.60.01.012 | Прокладка | |
| 37 | Винт с потайной головкой и шестигранным углублением под ключ М6х25-8.8-А2L | Винт с потайной головкой и шестигранным углублением под ключ М6х25-8.8-А2L | |
| 38 | Болт М8-6gx12.58.016 | Болт М8-6gx12.58.016 | |
| 39 | 754.11.02.01.005 | Уплотнитель | |
| 40 | 754.11.02.01.200 | Петля двери | |
| 41 | КУ.51.18.107 | Прокладка | |
| 42 | 171.01.60.01.001 | Втулка | |
| 43 | 171.01.60.01.002 | Шайба | |
| 44 | 171.01.60.01.004 | Втулка | |
| 45 | Винт с потайной головкой и шестигранным углублением под ключ М8х45-8.8-А2L | Винт с потайной головкой и шестигранным углублением под ключ М8х45-8.8-А2L | |
| 46 | Гайка М8.88.016 DIN 982 | Гайка М8.88.016 DIN 982 | |
| 47 | Шайба 8-100HV | Шайба 8-100HV | |
| 48 | 170.15.00.00.010 | Боковина | |
| 49 | 754.11.11.00.000 | Установка стекол | |
| 50 | КУ51.10.000-06 | Каркас кабины | |
| 51 | Болт М24-6gх60.58.016 | Болт М24-6gх60.58.016 | |
| 51 | Рым-болт М24.016 | Рым-болт М24.016 | |
| 52 | Манжета 3-70х50-6 | Манжета 3-70х50-6 | |
| 53 | 170.08.00.00.004 | Шайба | |
| 54 | 170.08.00.00.002 | Прокладка | |
| 55 | Болт М8-6gх50.58.016 | Болт М8-6gх50.58.016 | |
| 56 | Гайка М8-6Н.6.016 | Гайка М8-6Н.6.016 | |
| 57 | 754.11.00.00.100 | Панель | |
| 58 | 170.15.04.00.028 | Крышка | |
| 59 | Винт М6х16.46.016 DIN 967 | Винт М6х16.46.016 DIN 967 | |
| 60 | Болт М8-6gх25.58.016 | Болт | |
| 61 | Гайка М8-6Н.5.016 | Гайка М8-6Н.5.016 | |
| 62 | 80-61.05.170Б | Зацеп | |
| 63 | Винт В.М6-6gх30.58.016 | Винт В.М6-6gх30.58.016 | |
| 64 | Гайка М6-6Н.6.016 | Гайка | |
| 65 | 858402071 | Фиксатор | |
| 66 | 858402070 | Обойма | |
| 67 | Винт М6х20.46.016 DIN 967 | Винт М6х20.46.016 DIN 967 | |
| 68 | 171.30.00.00.001 | Ось | |
| 69 | 171.30.01.00.000 | Петля | |
| 70 | Винт М6х35.48.016 DIN 967 | Винт М6х35.48.016 DIN 967 | |
| 71 | Шайба 6 65Г 016 | Шайба | |
| 72 | Винт В.М4-6gх35.58.016 | Винт В.М4-6gх35.58.016 | |
| 73 | 170.15.00.00.013 | Накладка | |
| 74 | 170.15.00.00.011 | Потолок | |
| 75 | Винт М5х25.46.016 DIN 7985 | Винт М5х25.46.016 DIN 7985 | |
| 76 | 754.11.00.00.001 | Планка | |
| 76 | 754.11.00.00.001-01 | Планка | |
| 77 | Винт М4х16 | Винт | |
| 78 | 170.03.02.00.000 | Поручень | |
| 79 | BRY.0137.00 | Втулка | |
| 80 | 170.03.00.00.001 | Ось | |
| 81 | Гайка М10.88.016 DIN 982 | Гайка М10.88.016 DIN 982 |
