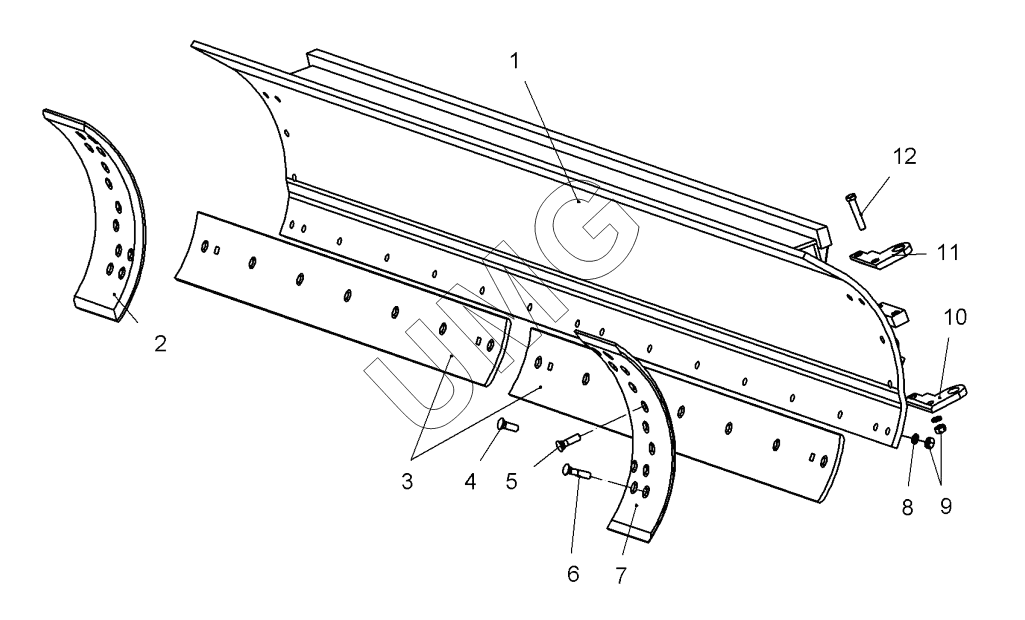

АГ-140. Нож-отвал 250.07.05.00.000
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.07.05.01.000 | Отвал | |
| 2 | 225.07.04.00.008-01 | Нож | |
| 3 | 225.07.04.00.005 | Нож ЖРО1-М80х12-1820 | |
| 4 | 225.07.04.00.001-02 | Болт | |
| 5 | 225.07.04.00.001-01 | Болт | |
| 6 | 225.07.04.00.001 | Болт | |
| 7 | 225.07.04.00.008 | Нож | |
| 8 | Шайба 16.65Г.06 | Шайба 16.65Г.06 | |
| 9 | Гайка М16-6H.6.016 | Гайка М16-6H.6.016 | |
| 10 | 225.07.04.00.006 | Кронштейн | |
| 11 | 225.07.04.00.006-01 | Кронштейн | |
| 12 | 225.07.04.00.003 | Болт |
