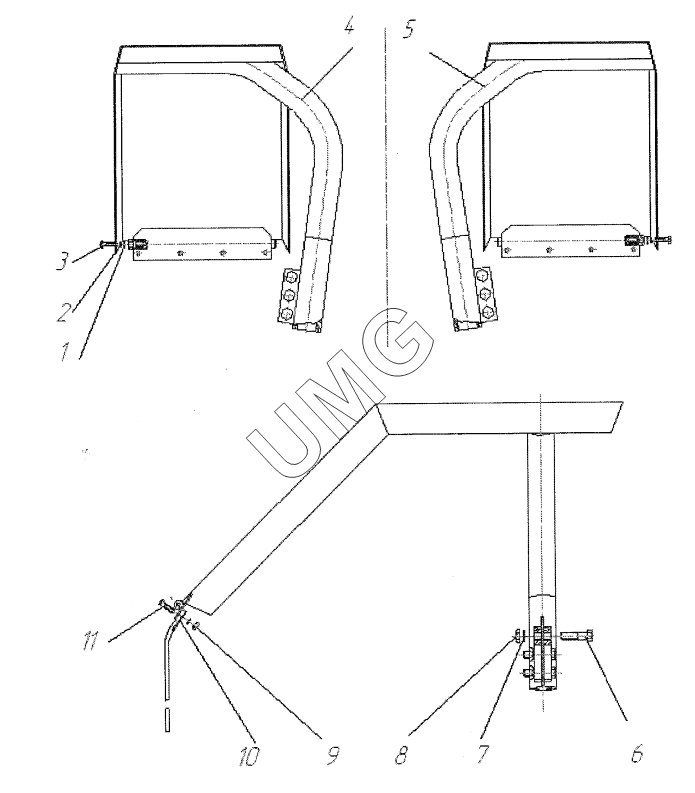

АГ-140. Установка передних крыльев 260.47.00.00.000
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба С.8х1,4 | Шайба С.8х1,4 | |
| 2 | Шайба 8.65Г | Шайба 8.65Г | |
| 3 | Болт М8x30 | Болт М8x30 | |
| 4 | 260.47.01.00.000 | Крыло | |
| 5 | 260.47.01.00.000-01 | Крыло | |
| 6 | Болт М16x60 | Болт М16x60 | |
| 7 | Гайка М16 | Гайка М16 | |
| 8 | Шайба 16.65Г | Шайба 16.65Г | |
| 9 | Гайка М8-7Н.5 | Гайка М8-7Н.5 | |
| 10 | 260.47.00.00.001 | Планка | |
| 11 | 200.10.00.00.002 | Брызговик |
