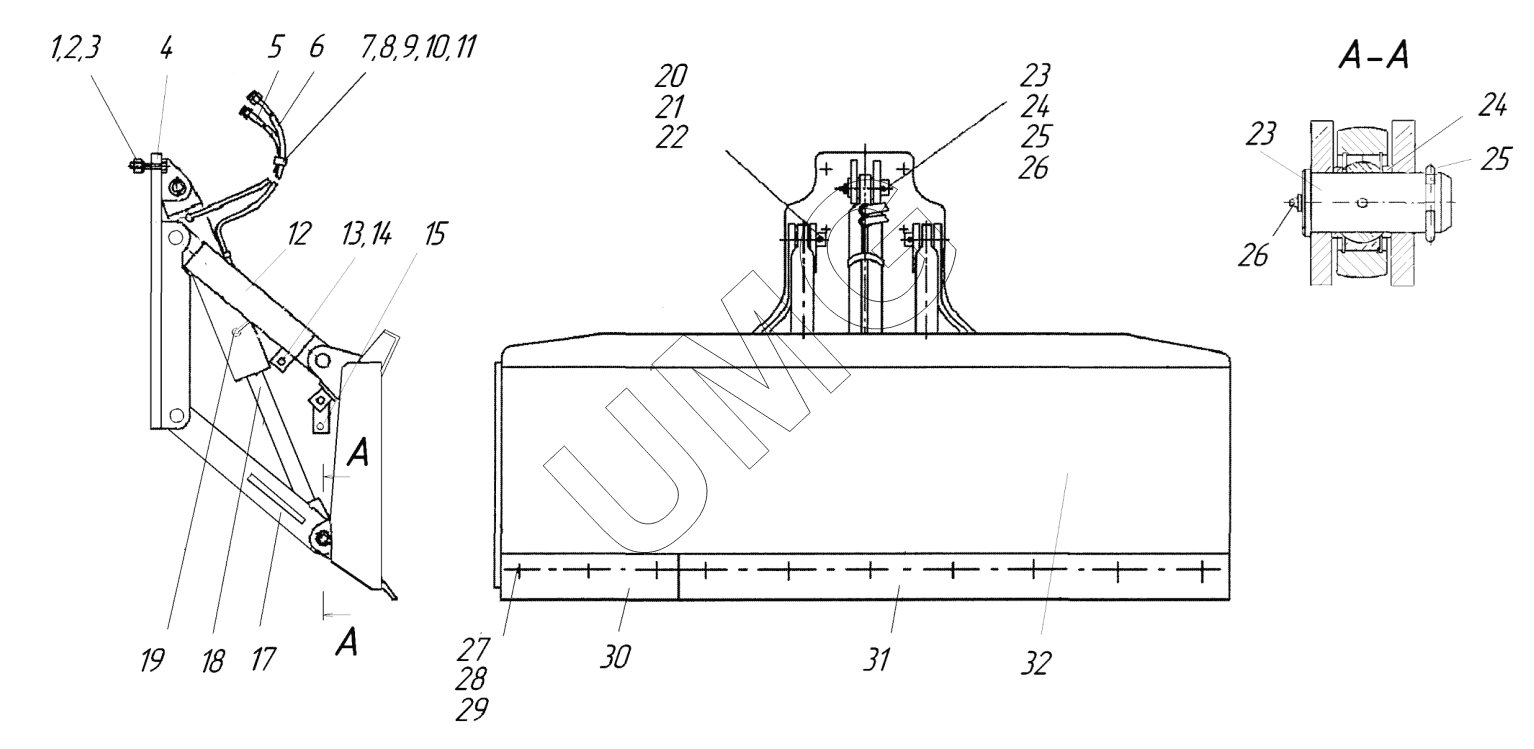

АГ-140. Оборудование бульдозерное 253.21.00.00.000-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М24х80 | Болт М24х80 | |
| 2 | Гайка М24 | Гайка М24 | |
| 3 | Шайба 24.65Г | Шайба 24.65Г | |
| 4 | 253.21.01.00.000-01 | Опора | |
| 5 | 2SN-10-330- 1100-DKO-L(Ш)18x1,5/12/0-DKO-L(Г)18x1,5/12/90 | Рукав в сборе | |
| 6 | 2SN-10-330- 1550-DKO-L(Ш)18x1,5/12/0-DKO-L(Г)18x1,5/12/90 | Рукав в сборе | |
| 7 | 613.04.00.00.002 | Скоба | |
| 8 | Болт М8х35 | Болт М8х35 | |
| 9 | Гайка М8 | Гайка | |
| 10 | Шайба 8.65Г | Шайба 8.65Г | |
| 11 | Шайба С8.02 | Шайба С8.02 | |
| 12 | 253.21.03.00.000 | Тяга | |
| 13 | Болт М20х50 | Болт М20х50 | |
| 14 | Гайка М20 | Гайка М20 | |
| 15 | 225.67.01.02.002 | Планка | |
| 16 | 225.00.00.00.025 | Стяжка | |
| 17 | 253.21.10.00.000 | Рамка | |
| 18 | ГЦО2-125х70х400-03 Т AS | Гидроцилиндр | |
| 19 | TN92GG-12LR1/2" | Адаптер | |
| 20 | 0.804.1090 | Ось | |
| 21 | 271.19.00.00.003 | Шайба | |
| 22 | Кольцо В45 | Кольцо | |
| 23 | 253.21.00.00.003 | Ось | |
| 24 | 255.01.00.00.002 | Втулка | |
| 25 | Кольцо В50.Хим.Окс | Кольцо | |
| 26 | Масленка 1.3 | Масленка 1.3 | |
| 27 | 225.07.04.00.001-02 | Болт | |
| 28 | Гайка М16 | Гайка М16 | |
| 29 | Шайба 16.65Г | Шайба 16.65Г | |
| 30 | 225.21.00.00.008 | Нож | |
| 31 | 225.07.04.00.005 | Нож ЖРО1-М80х12-1820 | |
| 32 | 253.21.02.00.000-01 | Отвал бульдозера |
