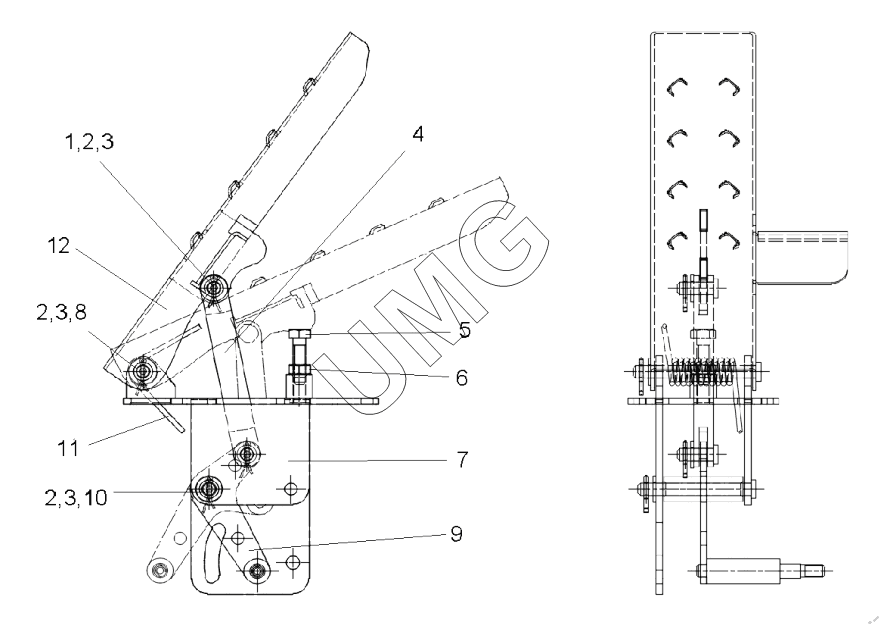

АГ-140. Педаль газа 257.04.09.00.000-03
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 257.04.09.00.002 | Ось | |
| 2 | Шайба 8 | Шайба 8 | |
| 3 | Шплинт 2,5х16 | Шплинт 2,5х16 | |
| 4 | 257.04.09.00.001 | Тяга | |
| 5 | Болт М8х30 | Болт М8х30 | |
| 6 | Гайка М8 | Гайка | |
| 7 | 257.04.09.02.000 | Основание | |
| 8 | 257.04.09.00.002-02 | Ось | |
| 9 | 257.04.09.05.000 | Рычаг | |
| 10 | 257.04.09.00.002-01 | Ось | |
| 11 | 257.04.09.00.003 | Пружина | |
| 12 | 257.04.09.04.000 | Педаль |
