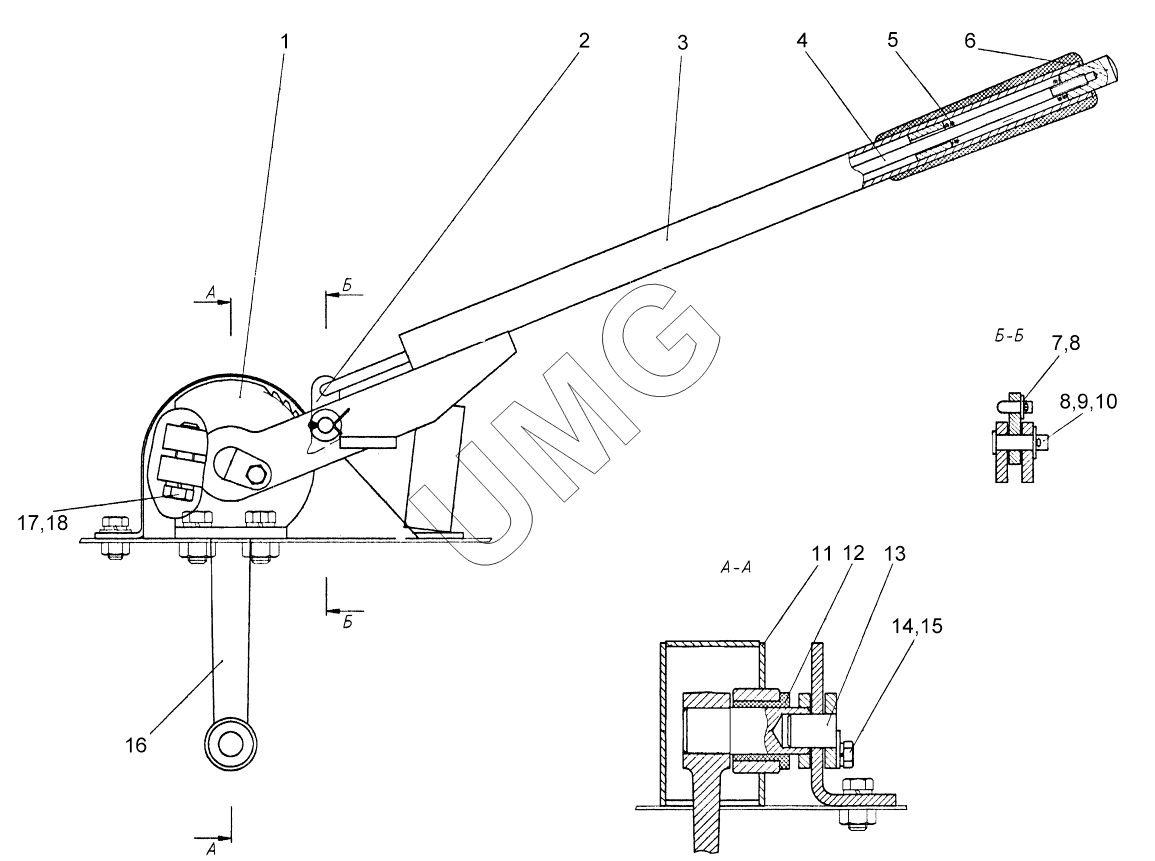

АГ-140. Тормоз ручной 274.04.02.05.000
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.04.03.02.001 | Сектор | |
| 2 | 225.04.03.02.003 | Собачка | |
| 3 | 274.04.02.05.100 | Рычаг | |
| 4 | 225.04.03.02.004 | Тяга | |
| 5 | 225.04.03.02.009 | Пружина | |
| 6 | 225.04.03.02.006 | Кнопка | |
| 7 | Шайба С.6 | Шайба С.6 | |
| 8 | Шплинт 2х20 | Шплинт 2х20 | |
| 9 | Ось 6-8 b12x28.45.Хим.Фос.прм | Ось 6-8 b12x28.45.Хим.Фос.прм | |
| 10 | Шайба С.8 | Шайба | |
| 11 | 225.04.03.02.300 | Корпус | |
| 12 | 0.860.1018 | Втулка | |
| 13 | 225.04.03.02.200 | Ось | |
| 14 | 225.04.03.02.007 | Болт | |
| 15 | Шайба 6 | Шайба | |
| 16 | 225.04.03.02.002 | Рычаг | |
| 17 | Болт М10х35 | Болт М10х35 | |
| 18 | Шайба 10 | Шайба 10 |
