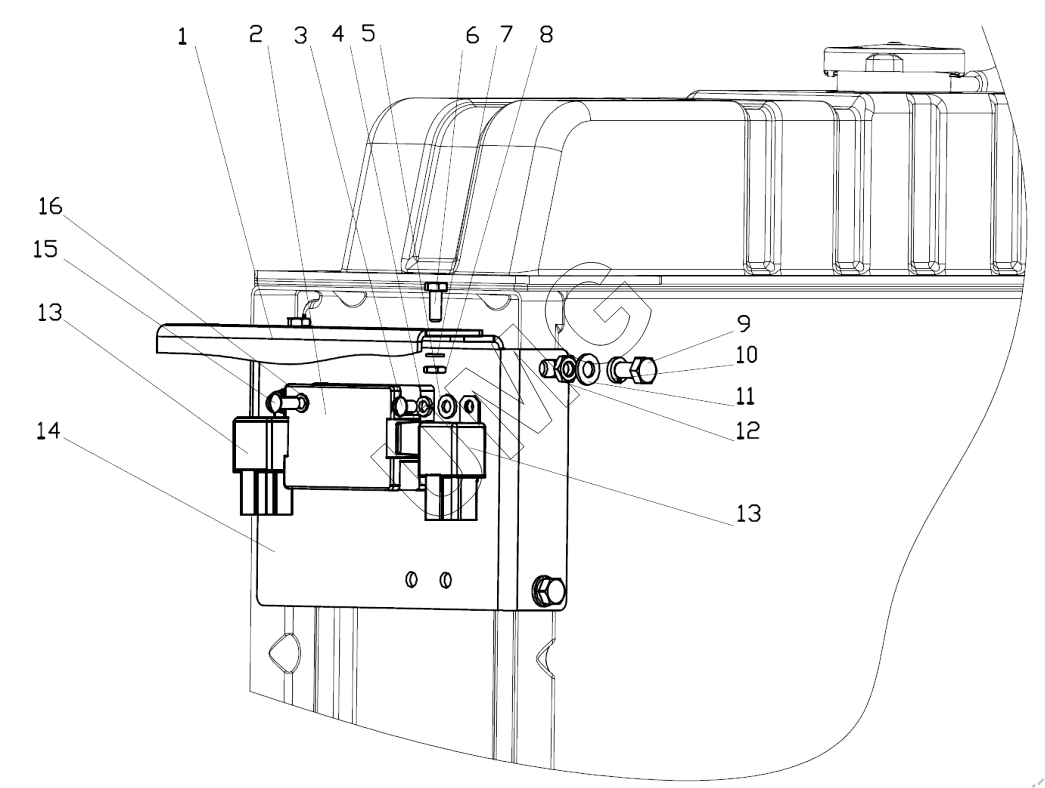

АГ-140. Кронштейн с блоком предохранителей и реле
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 727.09.00.00.002 | Кронштейн | |
| 2 | БПР-4 | Блок предохранителей | |
| 3 | Винт В.М 6х10 | Винт В.М 6х10 | |
| 4 | Шайба 6 65Г | Шайба 6 65Г | |
| 5 | Шайба С6 | Шайба С6 | |
| 6 | Болт М6х16 | Болт М6х16 | |
| 7 | Шайба 6 65Г | Шайба 6 65Г | |
| 8 | Гайка М6 | Гайка М6 | |
| 9 | Болт М8х16 | Болт М8х16 | |
| 10 | Шайба 8 65Г | Шайба 8 65Г | |
| 11 | Шайба С8 | Шайба | |
| 12 | Гайка М8 | Гайка | |
| 13 | 751.3777 | Реле | |
| 14 | 250.69.00.00.002 | Кронштейн | |
| 15 | Винт В.М 6х16 | Винт В.М 6х16 | |
| 16 | Шайба 6 65Г | Шайба 6 65Г |
