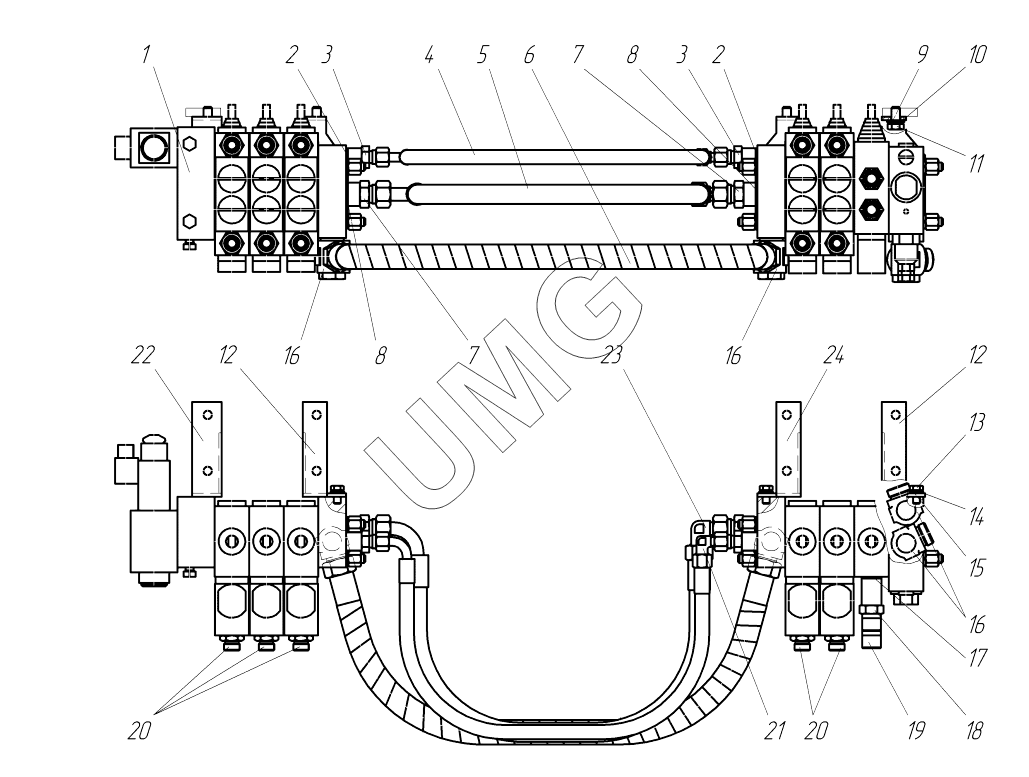

АГ-140. Установка гидрораспределителей 250.45.02.00.000
1
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РМ 12А-154 | Гидрораспределитель | |
| 2 | Прокладка 16 М3 | Прокладка 16 М3 | |
| 3 | 250.45.02.00.004 | Штуцер | |
| 4 | 2SN-8-350-650-DKO-L(Г)16x1,5/10/0-DKO-L(Г)16x1,5/10/90-(ПлСп) | Рукав в сборе 2SN-8-350-650-DKO-L(Г)16x1,5/10/0-DKO-L(Г)16x1,5/10/90-(ПлСп) | |
| 5 | 2SN-12-275-650-DKO-L(Г)22x1,5/15/0-DKO-L(Г)22x1,5/15/90-(ПлСп) | Рукав в сборе 2SN-12-275-650-DKO-L(Г)22x1,5/15/0-DKO-L(Г)22x1,5/15/90-(ПлСп) | |
| 6 | 2SN-16-250-650-DKO-L(Г)26x1,5/18/0-DKO-L(Г)26x1,5/18/0-(ПлСп) | Рукав в сборе 2SN-16-250-650-DKO-L(Г)26x1,5/18/0-DKO-L(Г)26x1,5/18/0-(ПлСп) | |
| 7 | 250.45.02.00.005 | Штуцер | |
| 8 | Прокладка 22 М3 | Прокладка 22 М3 | |
| 9 | Шайба С10 | Шайба | |
| 10 | Шайба 10 65Г | Шайба 10 65Г | |
| 11 | Болт М10х25 | Болт М10х25 | |
| 12 | 271.05.02.04.000-01 | Кронштейн | |
| 13 | Болт М8х16 | Болт М8х16 | |
| 14 | Шайба 8 65Г | Шайба 8 65Г | |
| 15 | Шайба С8 | Шайба | |
| 16 | TN111GG-18LМ | Адаптер | |
| 17 | Прокладка 18 М3 | Прокладка 18 М3 | |
| 18 | 250.45.02.00.001 | Штуцер | |
| 19 | 250.45.02.00.001-01 | Штуцер | |
| 20 | TN92GG-12LМ18х1,5 | Адаптер TN92GG-12LМ18х1,5 | |
| 21 | TN119-10L | Адаптер | |
| 22 | 281.05.02.02.000 | Кронштейн | |
| 23 | TN119-15L | Адаптер TN119-15L | |
| 24 | 271.05.02.04.000 | Кронштейн |
