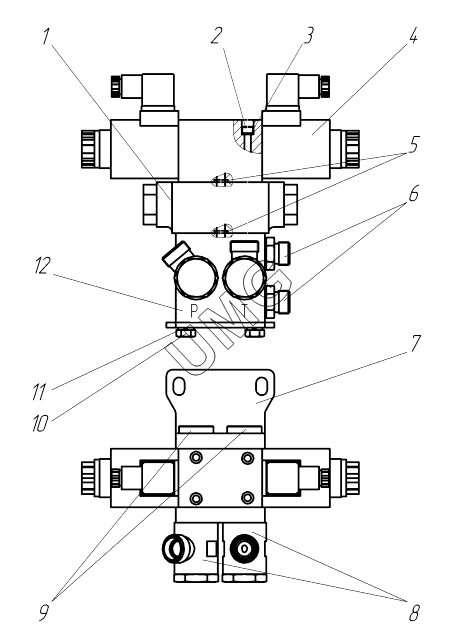

АГ-140. Гидрораспределитель 727.05.01.01.000
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | MPC-02W | Гидрозамок | |
| 2 | Винт М5х85.109 DIN 912 | Винт М5х85.109 DIN 912 | |
| 3 | Шайба 5 65Г | Шайба 5 65Г | |
| 4 | SWH-G02-C4-D24-20 | Гидрораспределитель | |
| 5 | Кольцо уплотнительное | Кольцо уплотнительное | |
| 6 | TN92GG-12LR | Адаптер TN92GG-12LR | |
| 7 | 726.05.01.04.001 | Кронштейн | |
| 8 | TN111GG-15LR | Адаптер | |
| 9 | TN185GG-1/2"R | Адаптер TN185GG-1/2"R | |
| 10 | Болт М8х16 | Болт М8х16 | |
| 11 | Шайба 8 | Шайба 8 | |
| 12 | BP-6-1-S | Плита монтажная |
