АГ-140. Система отопления кабины 250.41.00.00.000
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16

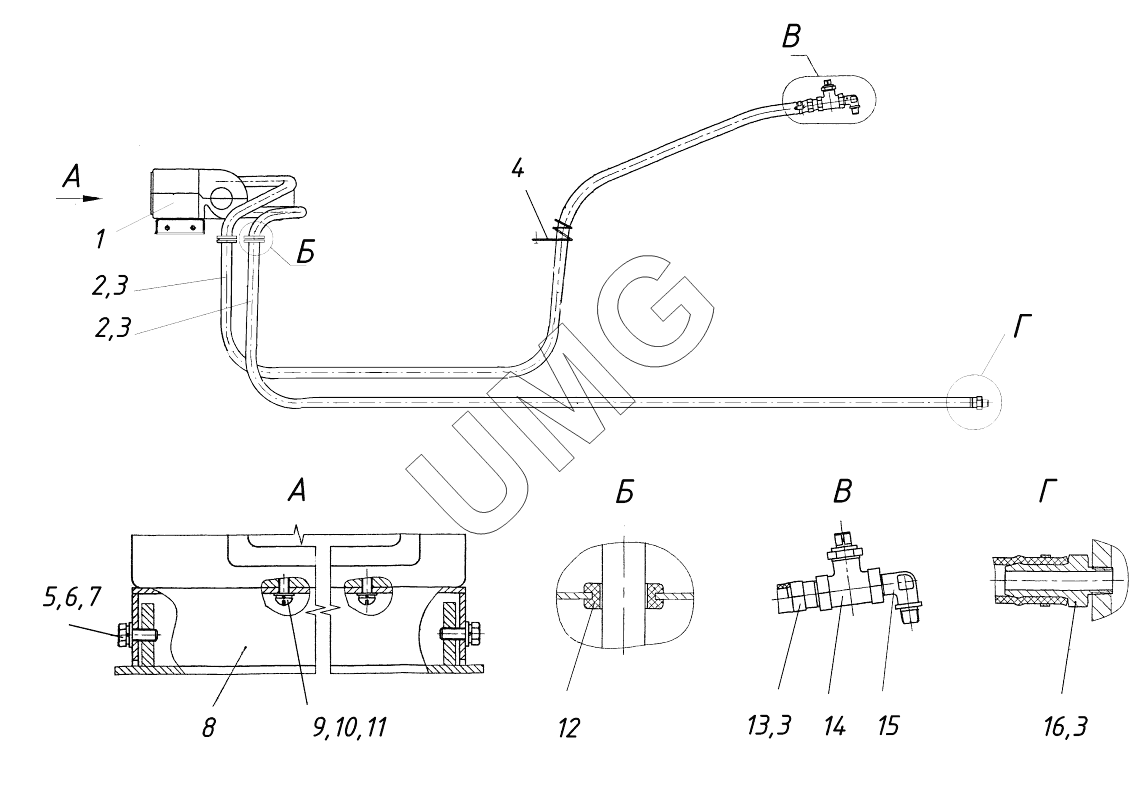

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Август 23БС-ОС- 8М-24 25-260400-00 | Отопитель | |
| 2 | 250.41.00.00.007 | Рукав | |
| 3 | Хомут червячный "NORMA" 16-27 | Хомут червячный "NORMA" 16-27 | |
| 4 | 250.41.00.00.004 | Зацеп | |
| 5 | Болт М6-6gх20 | Болт М6-6gх20 | |
| 6 | Шайба 6 65Г | Шайба 6 65Г | |
| 7 | Шайба С.6 | Шайба С.6 | |
| 8 | 274.41.02.00.003 | Корыто | |
| 9 | Винт В.М5-6gх10.58.016 | Винт В.М5-6gх10.58.016 | |
| 10 | Шайба 5 65Г 016 | Шайба 5 65Г 016 | |
| 11 | Шайба С.5.02 | Шайба С.5.02 | |
| 12 | 0.860.9909-02 | Втулка | |
| 13 | 250.41.00.00.006 | Ниппель | |
| 14 | Кран конусный | Кран конусный проходной сальниковый муфтовый латунный Ду 20 т/ф 11Б6бк | |
| 15 | 250.41.00.00.001 | Угольник | |
| 16 | 250.41.00.00.005 | Ниппель |
