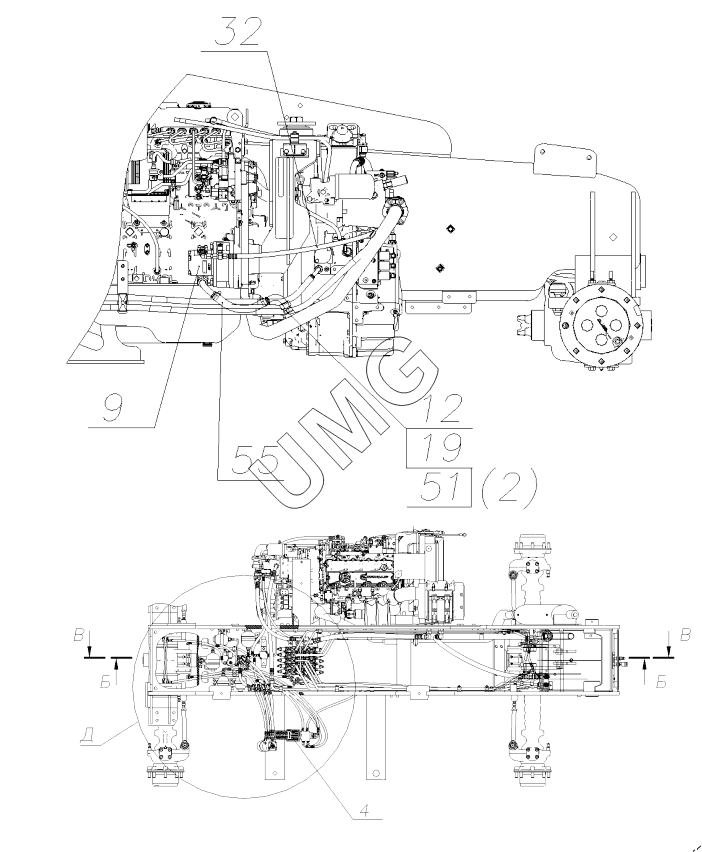

TLH 3510-12. Гидрооборудование системы управления. 3507-01-44.00.000
2
4
32
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-44.10.300-10 | Гидроаккумулятор | |
| 2 | 3507-00-44.10.300-20 | Аккумулятор 1 л | |
| 4 | 3507-01-44.20.000 | Гидроуправление в кабине | |
| 6 | 3507-00-44.20.200-10 | Гидрораспределитель управления мостами в сборе | |
| 7 | 3507-01-44.30.110 | Клапан зарядки | |
| 8 | 3507-01-44.30.120 | Парковочный клапан | |
| 10 | 3507-00-44.40.000-10 | Установка насоса НШ | |
| 11 | 3507-00-44.50.000 | Установка масляного фильтра | |
| 13 | 26950005497 | Адаптер | |
| 14 | 26950002315 | Адаптер | |
| 15 | 26950013995 | Адаптер | |
| 16 | 26950012278 | Адаптер | |
| 17 | 26950002888 | Адаптер | |
| 18 | 26950019122 | Фитинг | |
| 24 | 02080000642 | РВД DIN 1SN frost-8-215-300-DIN 1SN/2SN 8-DK | |
| 25 | 02080000645 | РВД | |
| 26 | 26950000999 | РВД | |
| 27 | 02080000664 | РВД | |
| 28 | 02080000666 | РВД | |
| 29 | 02080000653 | РВД | |
| 30 | 02080000650 | РВД | |
| 31 | 02080000637 | РВД | |
| 32 | 26950009529 | РВД | |
| 33 | 02080000639 | РВД | |
| 34 | ЭМ000000177 | РВД | |
| 35 | 02080000610 | РВД | |
| 37 | 02080000620 | РВД | |
| 42 | 26950031639 | Зажим в сборе | |
| 45 | 26950012544 | Двойной зажим | |
| 51 | 02100000602 | Хомут |
