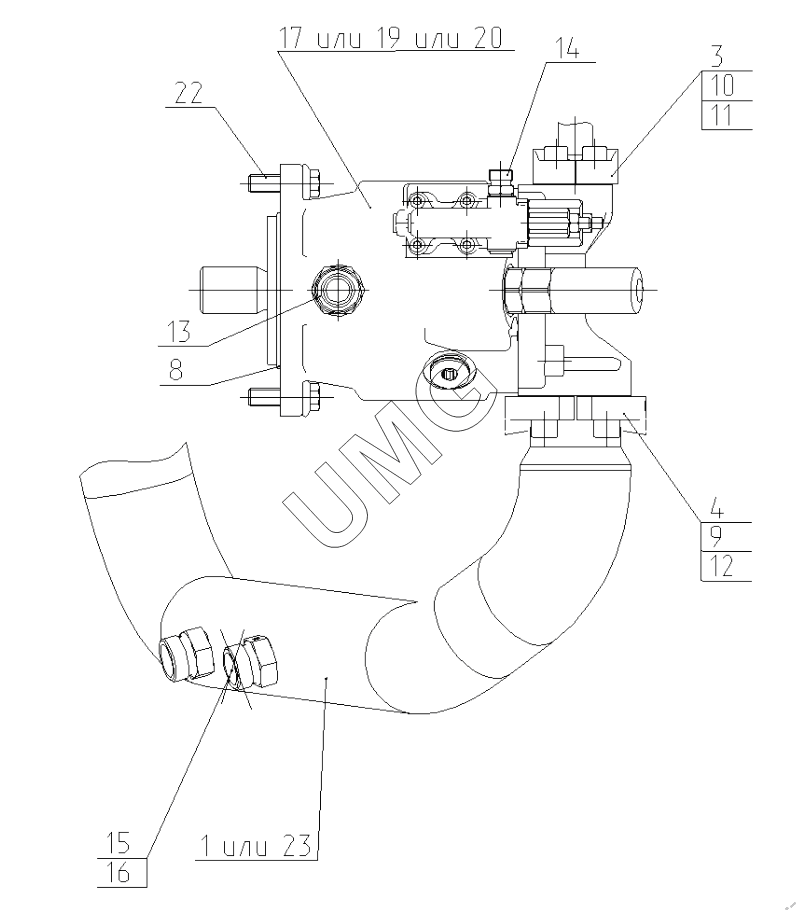

TLH 3510-12. Установка насоса. 3507-00-41.10.000-03
3
4
8
9
10
11
12
13
14
15
16
17
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3507-00-41.10.100 | 3507-00-41.10.100 | Труба всасывающая | |
| 3 | 26950013773 | Винт | |
| 4 | 02120000079 | Винт | |
| 8 | 26950012833 | Кольцо | |
| 9 | 26950030548 | Кольцо | |
| 10 | 02120000303 | Кольцо | |
| 11 | 02100000394 | Полуфланец | |
| 12 | 26950016427 | Полуфланец | |
| 13 | 26950010695 | Адаптер | |
| 14 | 26950026186 | Адаптер | |
| 15 | 26950001270 | Адаптер | |
| 16 | 26950001269 | Адаптер | |
| 17 | 26950036170 | Насос аксиально-поршневой | |
| 22 | ЭМ000009155 | Болт | |
| 23 | ЭМ000009400 | Труба всасывающая |
