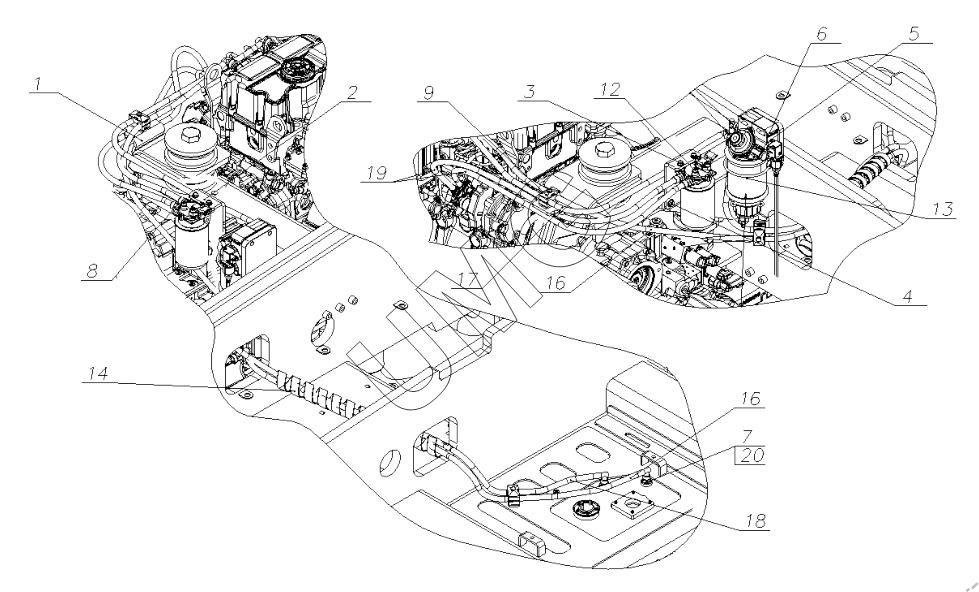

TLH 3510-12. Установка топливопроводов. 3507-00-28.05.000-11
1
4
6
7
8
9
12
13
14
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-28.05.030 | Кронштейн | |
| 4 | 26950023164 | Болт | |
| 6 | 26950031437 | Болт | |
| 7 | 26950035533 | Адаптер | |
| 8 | 26950033733 | Фитинг | |
| 9 | 26950031737 | Двойной зажим в сборе | |
| 12 | 26950030812 | Фильтр топливный тонкой очистки | |
| 13 | ЭМ000004393 | Фильтр топливный грубой очистки | |
| 14 | 26950014122 | Защита РВД | |
| 16 | 26950031843 | Топливопровод | |
| 17 | 26950030468 | Топливопровод | |
| 18 | 26950031439 | Топливопровод | |
| 22 | 26950004879 | Хомут пластиковый |
