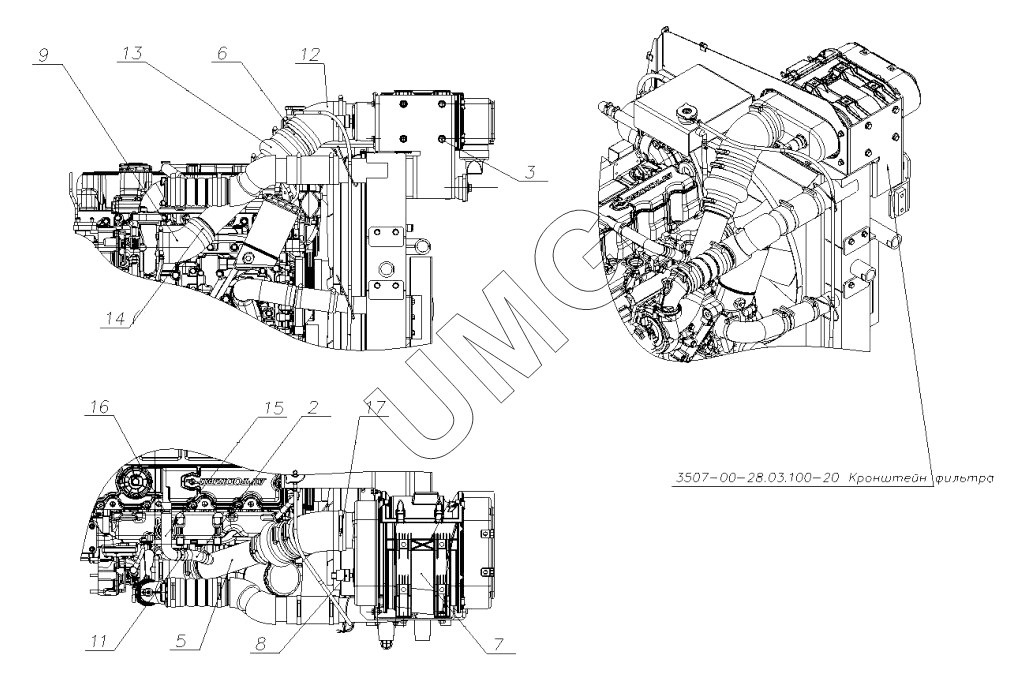

TLH 3510-12. Установка воздушного фильтра. 3507-00-28.04.000
2
3
5
6
7
8
9
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3507-00-28.04.002 | Рукав | |
| 3 | 26950019463 | Болт | |
| 5 | 26950030472 | Труба | |
| 6 | 26950031617 | Труба | |
| 7 | 26950029442 | Воздушный фильтр | |
| 8 | 26950021058 | Датчик засоренности воздушного фильтра | |
| 9 | 26950019468 | Патрубок | |
| 11 | 26950028087 | Коннектор | |
| 12 | 26950029443 | Патрубок | |
| 13 | 26950029444 | Переходная муфта | |
| 14 | 26950000300 | Хомут | |
| 15 | 26950030492 | Шланг | |
| 16 | 26950011293 | Хомут | |
| 17 | 26950007642 | Хомут |
