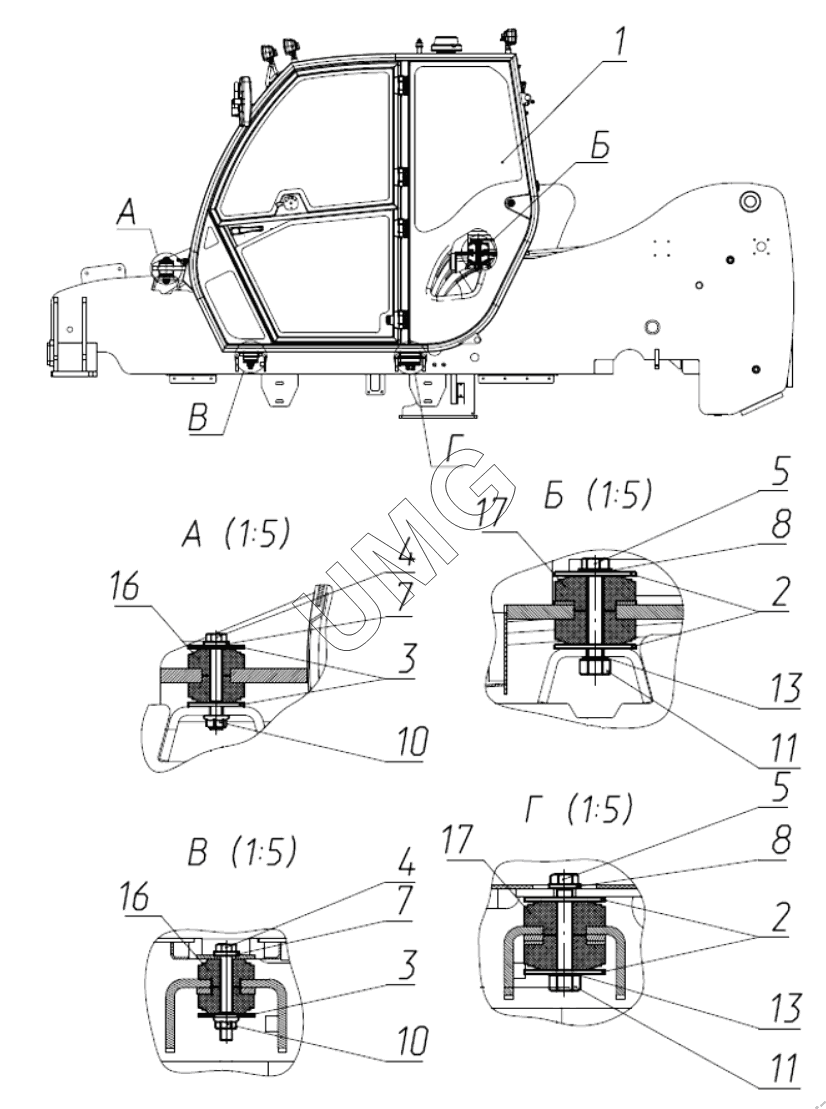

TLH 3510-12. Установка кабины. 3507-20-23.00.000
1
2
2
3
3
4
4
5
5
7
7
8
8
10
10
11
11
13
13
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.00.000 | Кабина в сборе | |
| 2 | 3507-00-28.00.007 | Шайба | |
| 3 | 3507-00-28.00.005 | Шайба | |
| 4 | 26950006177 | Болт | |
| 5 | 26950030439 | Болт | |
| 7 | 26950001296 | Шайба | |
| 8 | 26950030440 | Шайба | |
| 10 | 26950010554 | Гайка | |
| 11 | 26950030437 | Гайка | |
| 13 | 26950024144 | Шайба клиновая | |
| 16 | 26950030027 | Резино-металлическая антивибрационная опора | |
| 17 | 26950030028 | Резино-металлическая антивибрационная опора |
