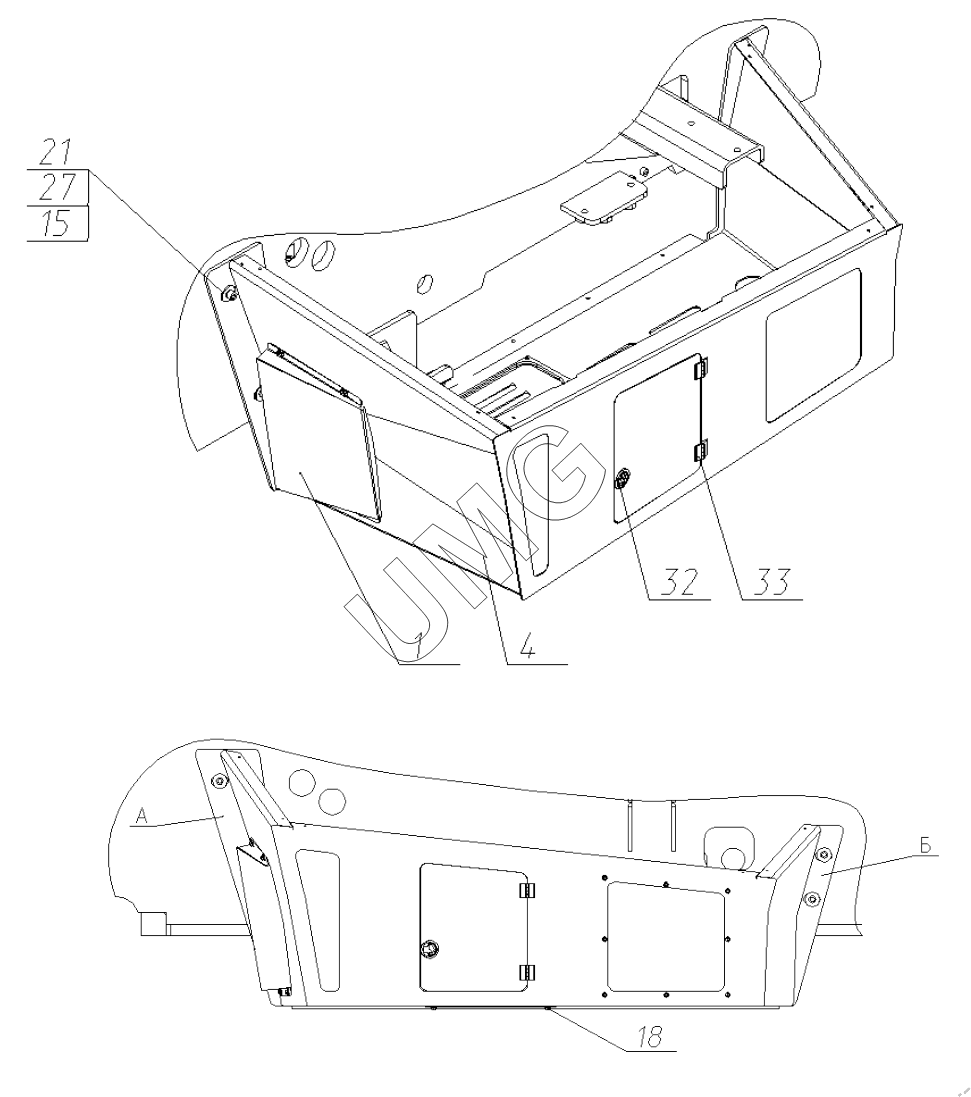

TLH 3510-12. Установка корзины двигателя и воздухозаборника. 3510-00-55.00.000-02
1
4
15
21
27
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-55.00.010 | Воздухозаборник | |
| 4 | 3510-00-55.10.100-02 | Корзина двигателя | |
| 5 | 3510-00-55.10.200 | Дверца в сборе | |
| 8 | 3507-00-55.10.300-01 | Сетка | |
| 9 | 3507-00-55.10.400 | Сетка | |
| 12 | 3507-00-55.00.002 | Поддон | |
| 15 | 3507-00-55.00.003 | Шайба | |
| 18 | 26950023164 | Болт | |
| 19 | ЭМ000004417 | Болт | |
| 20 | 26950001440 | Болт | |
| 21 | 26950012466 | Винт | |
| 22 | 26950011516 | Гайка | |
| 23 | 26950020547 | Гайка | |
| 24 | 26950030792 | Гайка | |
| 25 | 26950030401 | Гайка | |
| 26 | 02120000635 | Шайба | |
| 27 | 02120000629 | Шайба | |
| 28 | 02120000639 | Шайба | |
| 29 | 26950035385 | Винт | |
| 30 | 02120000624 | Шайба | |
| 31 | ЭМ000004595 | Гайка заклепочная | |
| 32 | 26950036166 | Замок | |
| 33 | 26950034068 | Петля |
