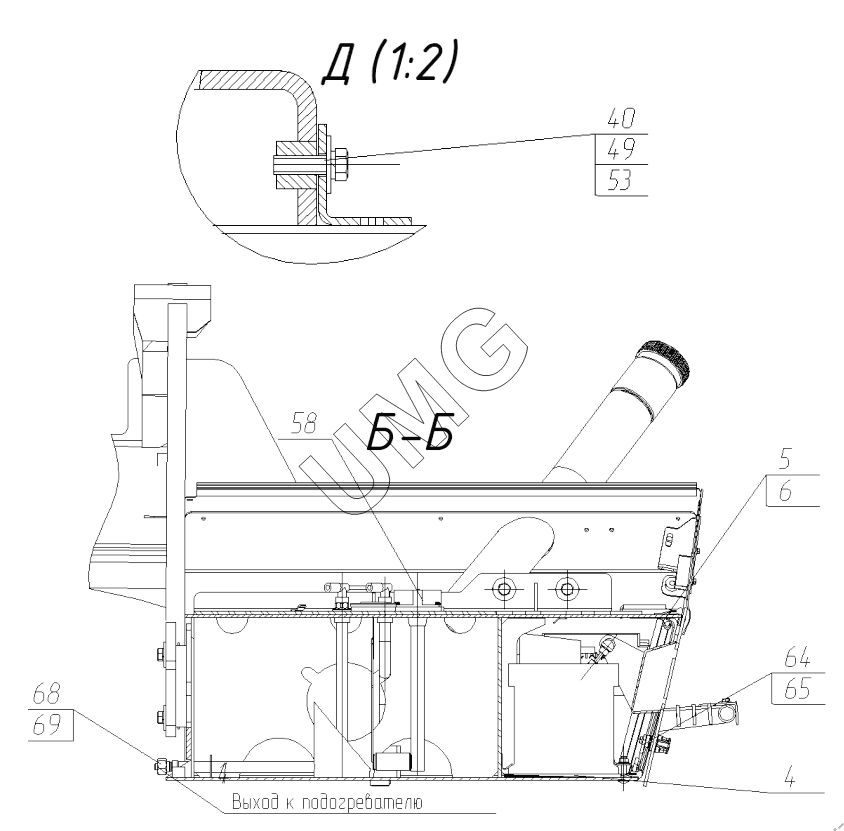

TLH 3510-12. Установка бака топливного. 3507-00-27.00.000-10
4
5
6
40
49
53
58
64
65
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-27.00.100-10 | Бак топливный | |
| 2 | 3507-00-27.00.200 | Крышка | |
| 3 | 3507-00-27.00.400 | Накладка | |
| 4 | 3507-00-27.00.001 | Коврик АКБ | |
| 5 | 26950026957 | Лист | |
| 6 | 26950026958 | Лист | |
| 8 | 3507-00-27.00.003 | Уплотнитель | |
| 9 | 3507-00-27.00.004 | Уплотнитель | |
| 13 | 3507-00-27.00.005 | Полоса | |
| 14 | 3507-00-27.00.006 | Уголок | |
| 15 | 26950026282 | Шайба | |
| 16 | 3507-00-27.00.007 | Уплотнитель | |
| 17 | 3507-00-27.00.008 | Уплотнитель | |
| 18 | 3507-00-27.00.009-01 | Платик резьбовой | |
| 21 | 3507-00-27.00.012 | Накладка | |
| 22 | 3507-00-27.00.013 | Лист | |
| 23 | 3507-00-27.00.014 | Пыльник | |
| 24 | 3507-00-27.00.015 | Пластина прижимная | |
| 37 | 02120000136 | Гайка | |
| 38 | 26950011970 | Болт | |
| 39 | 02120000010 | Болт | |
| 40 | 26950023661 | Болт | |
| 41 | 26950018621 | Болт | |
| 42 | 26950030604 | Болт | |
| 43 | 26950029706 | Болт | |
| 45 | 02120000140 | Гайка | |
| 47 | 02120000635 | Шайба | |
| 48 | 02120000626 | Шайба | |
| 49 | 02120000627 | Шайба | |
| 51 | 02120000625 | Шайба | |
| 52 | 02120000619 | Шайба | |
| 53 | 02120000620 | Шайба | |
| 54 | 02120000297 | Кольцо | |
| 55 | 26950032182 | Винт | |
| 56 | 26950034031 | Болт | |
| 58 | 26950029708 | Датчик уровня топлива | |
| 59 | 02100000776 | Адаптер | |
| 60 | 26950029712 | Планка крепления АКБ | |
| 61 | 02120000142 | Гайка | |
| 64 | 26950034116 | Замок | |
| 65 | 26950034117 | Запорная пластина | |
| 67 | 26950034157 | Пружина газовая | |
| 68 | 26950000628 | Адаптер | |
| 69 | 02100000774 | Адаптер | |
| 70 | 26950032171 | Петля |
