TLH 3510-12. Дверь в сборе. 3507-00-23.40.000

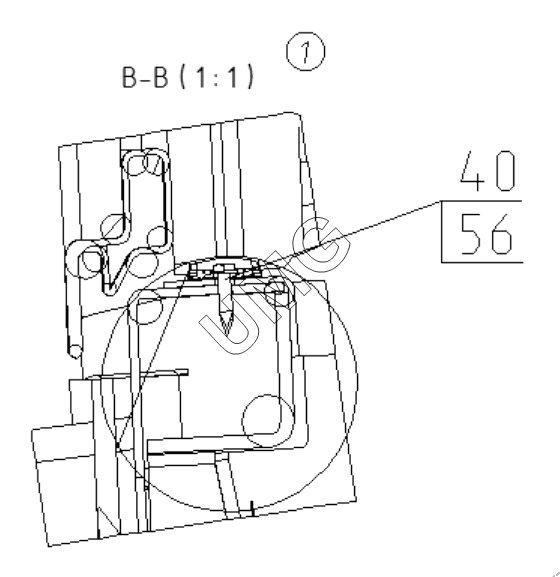

1
40
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.41.000 | Металлоконструкция двери верхняя | |
| 2 | 3507-00-23.42.000-10 | Металлоконструкция двери нижней | |
| 5 | 3507-00-23.40.100 | Петля в сборе | |
| 11 | 3507-00-23.40.001 | Панель | |
| 14 | 3507-00-23.40.004 | Уголок декоративный | |
| 15 | 3507-00-23.40.005 | Защелка дверная | |
| 16 | 3507-00-23.40.006 | Скоба защелки | |
| 19 | 26950030372 | Болт | |
| 21 | 26950017696 | Болт | |
| 24 | 26950031544 | Винт | |
| 24 | 26950030274 | Уплотнитель двери | |
| 27 | 02120000102 | Винт | |
| 30 | 02120000111 | Винт | |
| 31 | 26950006501 | Винт | |
| 32 | 26950031545 | Винт | |
| 37 | 02120000141 | Гайка | |
| 38 | 02120000636 | Шайба | |
| 40 | 26950030915 | Саморез ШСММ | |
| 44 | 26950032750 | Замок двери правый | |
| 46 | 26950030270 | Фиксатор | |
| 48 | 26950030271 | Ручка двери | |
| 50 | 26950031806 | Ручка форточки левая | |
| 52 | 26950030273 | Упор ручки форточки | |
| 56 | 26950025755 | Колпачек самореза |
