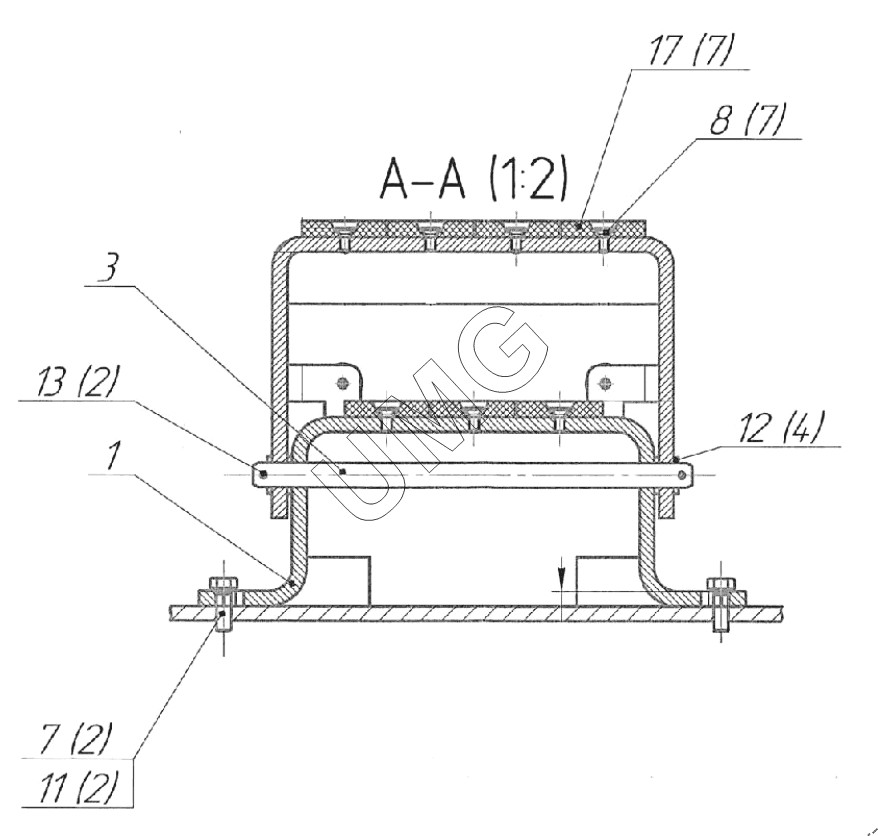

TLH 3510-12. Установка буфера рабочего оборудования. 3507-04-88.00.000
1
2
2
2
3
4
7
7
7
8
11
12
13
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-03-88.10.100 | Металлоконструкция опоры | |
| 2 | 3507-03-88.20.100 | Металлоконструкция скобы | |
| 3 | 3507-02-88.00.003 | Ось | |
| 4 | 3507-02-88.00.004 | Ось | |
| 7 | 26950002627 | Болт | |
| 8 | 26950027377 | Винт | |
| 11 | 02120000627 | Шайба | |
| 12 | 02120000622 | Шайба | |
| 13 | 02120000654 | Шплинт | |
| 14 | 26950024099 | Шплинт | |
| 17 | 26950003607 | Подушка крепления | |
| 18 | 26950030234 | Упор резиновый |
