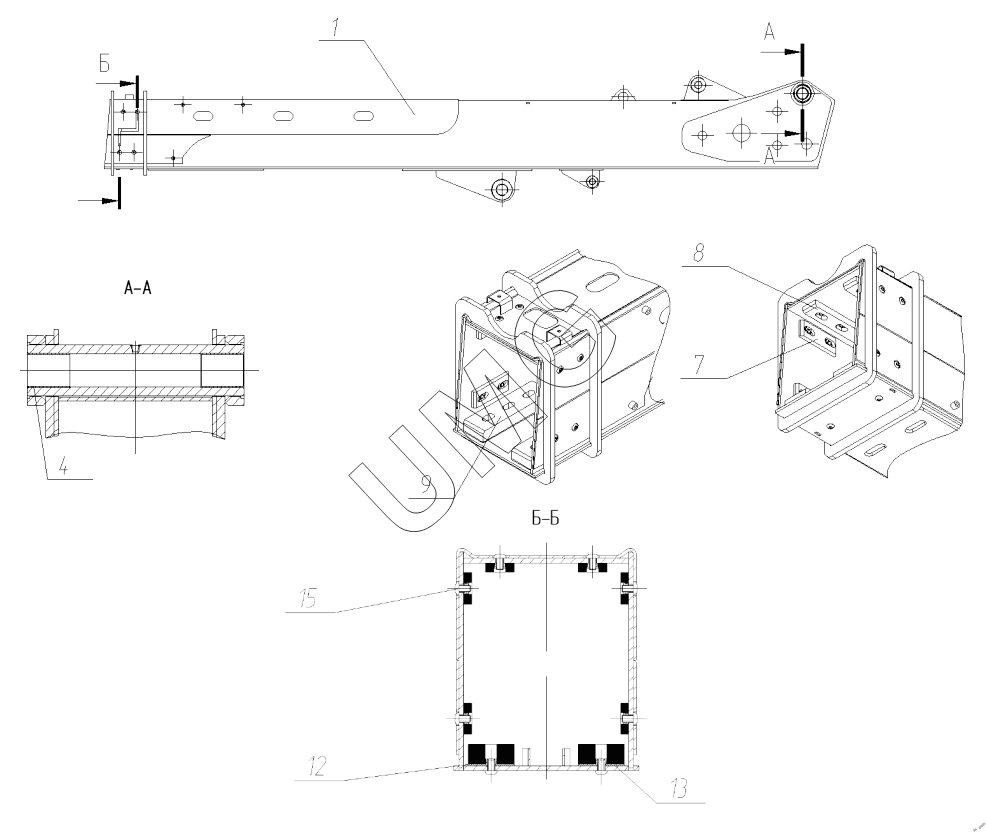

TLH 3510-12. 3510-00-80.10.000 I-ая секция в сборе
1
4
7
8
9
12
13
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3510-00-80.10.400 | Металлоконструкция I-ой стрелы | |
| 4 | 3507-00-80.10.001 | Втулка 3 – 60х65 х ширина | |
| 7 | 3510-99-80.00.001 | Слайдер | |
| 8 | 3510-99-80.00.002 | Слайдер | |
| 9 | 3510-99-80.00.003 | Слайдер | |
| 12 | 3507-99-80.00.007 | Гайка | |
| 13 | 3510-90-80.00.005 | Пластина регулировочная | |
| 15 | 26950029726 | Винт |
