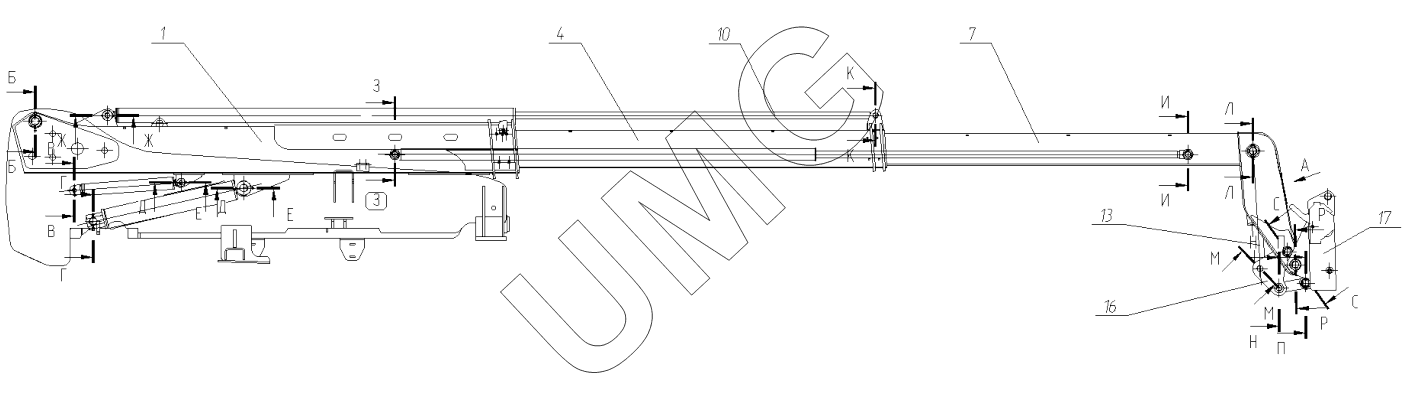

TLH 3510-12. Рабочее оборудование 3х секционное. 3510-00-80.00.000
1
4
7
10
13
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3510-00-80.10.000 | I-ая секция в сборе | |
| 4 | 3510-00-80.20.000 | II-ая секция в сборе | |
| 7 | 3510-00-80.30.000 | III-яя секция в сборе | |
| 10 | 3510-00-81.00.000-01 | Гидрооборудование трех секционной стрелы | |
| 13 | 3507-00-80.40.000 | Тяга в сборе | |
| 16 | 3510-00-80.30.000 | III-яя секция в сборе | |
| 17 | 3507-00-85.80.000 | Установка квик-каплера механического | |
| 19 | 3507-00-80.00.010 | Палец в сборе | |
| 22 | 3507-01-80.00.001 | Палец | |
| 23 | 3507-01-80.00.002 | Палец | |
| 24 | 3507-01-80.00.003 | Палец | |
| 27 | 3510-00-80.00.004 | Палец | |
| 30 | 3507-01-80.00.006 | Палец | |
| 33 | 3510-00-80.00.008 | Палец | |
| 34 | 3510-00-80.00.009 | Палец | |
| 37 | 3507-01-80.00.012 | Палец | |
| 38 | 3507-01-80.00.013 | Палец | |
| 39 | 3507-01-80.00.014 | Палец | |
| 42 | 3510-00-80.00.021 | Палец | |
| 43 | 3510-00-80.00.022 | Палец | |
| 44 | 3510-00-80.00.023 | Палец | |
| 45 | 3510-00-80.00.024 | Палец | |
| 48 | 3507-00-80.00.031 | Крышка | |
| 51 | 3507-00-80.90.001 | Шайба регулировочная | |
| 52 | 3507-00-80.90.003 | Шайба регулировочная | |
| 53 | 3507-00-80.90.004 | Шайба регулировочная | |
| 54 | 3507-00-80.90.005 | Шайба регулировочная | |
| 57 | 26950003007 | Болт | |
| 58 | 26950032107 | Болт | |
| 59 | 26950032108 | Болт | |
| 60 | 26950020306 | Болт | |
| 61 | 26950031153 | Болт | |
| 62 | 26950007694 | Болт | |
| 63 | 26950012872 | Болт | |
| 64 | 02120000136 | Гайка | |
| 65 | 02120000127 | Гайка | |
| 66 | 02120000132 | Гайка | |
| 67 | 02120000626 | Шайба | |
| 68 | 26950025678 | Кольцо | |
| 69 | 26950032109 | Кольцо | |
| 70 | 02100000333 | Масленка | |
| 71 | 26950030052 | Пресс-масленка | |
| 72 | 26950018562 | Болт | |
| 73 | 26950011606 | Колпачок с язычком-фиксатором |
