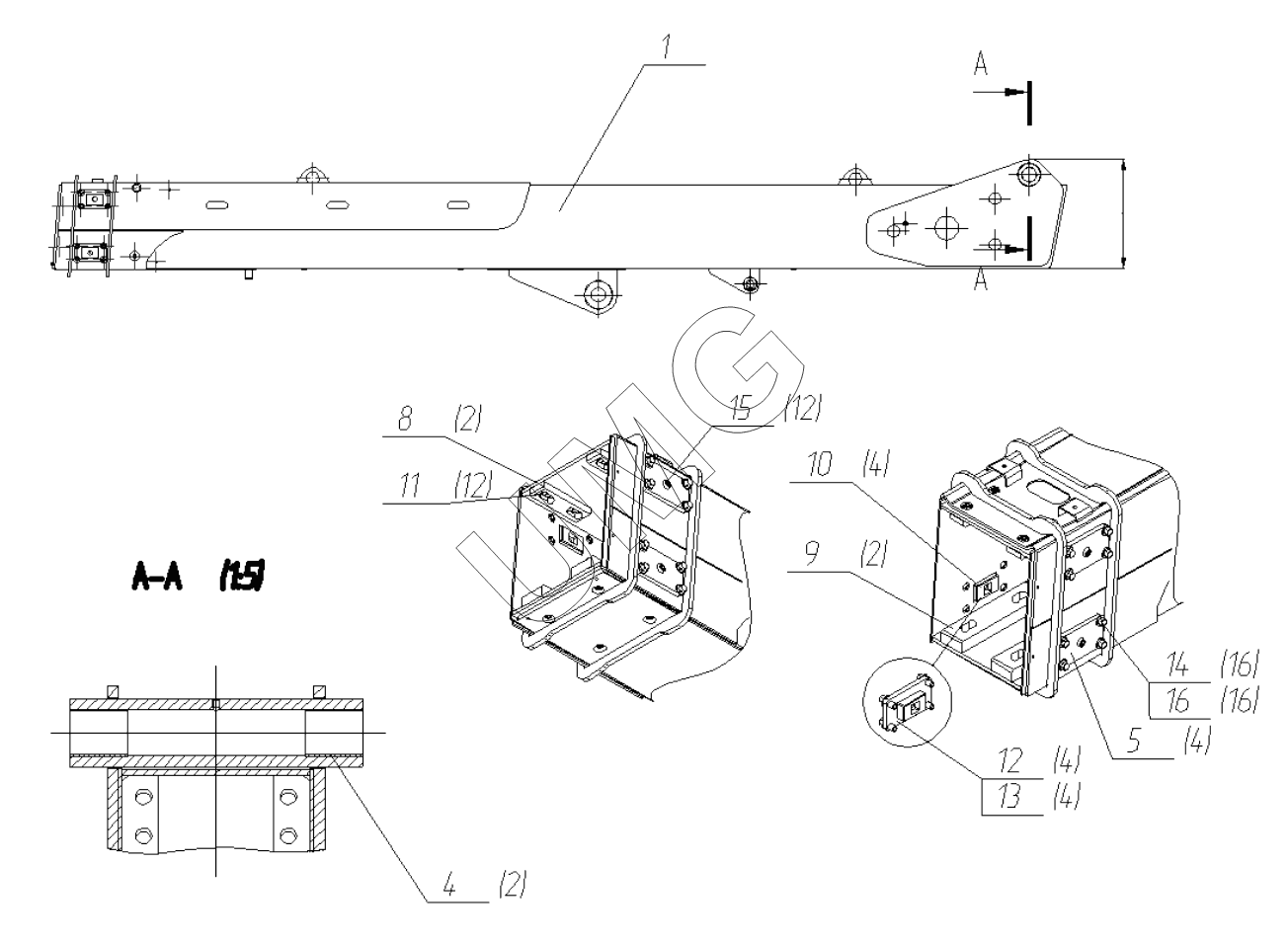

TLH 3510-12. Стрела внешняя в сборе. 3507-00-80.10.000
1
4
4
4
4
4
5
8
9
10
11
12
12
12
13
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-80.10.400 | Металлоконструкция стрелы верхней | |
| 4 | 3507-00-80.10.001 | Втулка 3 – 60х65 х ширина | |
| 5 | 3507-00-80.10.011 | Пластина | |
| 8 | 3507-99-80.00.003 | Слайдер | |
| 9 | 3507-99-80.00.004 | Слайдер | |
| 10 | 3507-99-80.00.005 | Слайдер | |
| 11 | 3507-99-80.00.007 | Гайка | |
| 12 | 3507-00-80.10.012 | Пластина регулировочная | |
| 13 | 3507-00-80.10.013 | Пластина регулировочная | |
| 14 | 02120000024 | Болт | |
| 15 | 26950029726 | Винт | |
| 16 | 26950016880 | Шайба клиновая |
