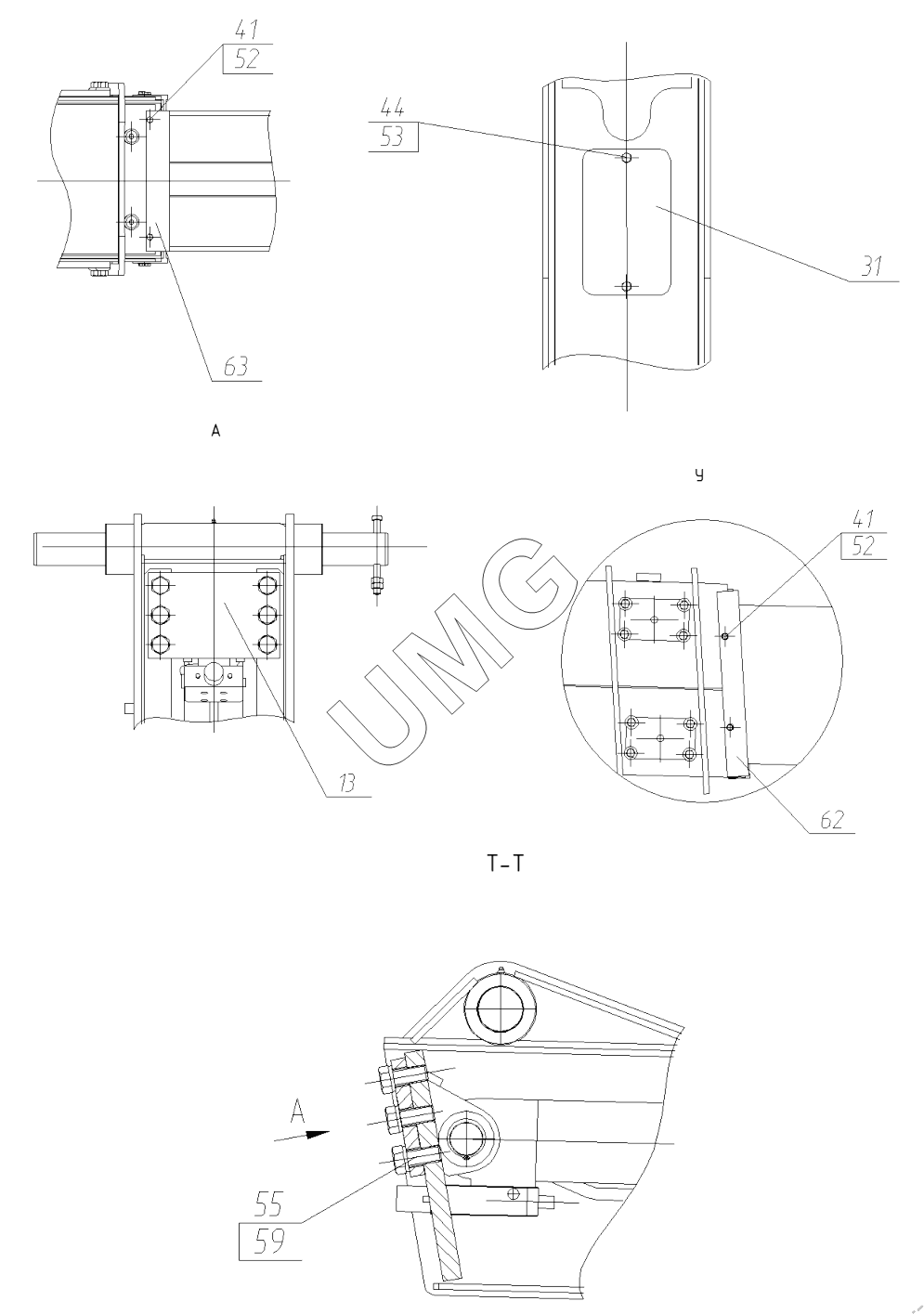

TLH 3510-12. Рабочее оборудование (2-х звенный механизм с вылетом от 4187 до 6938 мм.). 3507-00-80.00.000

Позиция на иллюстрации	Заводской номер детали	Название детали
1	3507-00-80.10.000	Стрела внешняя в сборе
4	3507-00-80.20.000	Стрела выдвижная в сборе
5	3507-00-85.80.000	Установка квик-каплера механического
7	3507-00-80.30.000	Дельта в сборе
8	3507-00-80.90.010	Щетка грязезащитная
9	3507-00-80.90.020	Щетка грязезащитная
10	3507-00-80.40.000	Тяга в сборе
11	3507-00-89.00.000	Установка дистанционной смазки
12	3507-00-80.90.100	Установка регулировочных шайб
13	3507-00-80.60.400	Металлоконструкция кронштейна
14	3507-00-81.00.000-01	Гидрооборудование стрелы без дивертора
16	3507-00-80.00.010	Палец в сборе
19	26950030031	Палец
20	26950030032	Палец
21	26950030033	Палец
22	26950030034	Палец
23	26950030035	Палец
24	26950030036	Палец
25	26950030037	Палец
26	26950030038	Палец
27	26950030039	Палец
28	26950030040	Палец
29	26950030041	Палец
30	26950030042	Палец
31	3507-00-80.00.031	Крышка
32	3507-90-80.00.001	Пластина регулировочная
33	3507-90-80.00.002	Пластина регулировочная
34	3507-00-80.90.001	Шайба регулировочная
35	3507-00-80.90.002	Шайба регулировочная
36	3507-00-80.90.003	Шайба регулировочная
37	3507-00-80.90.004	Шайба регулировочная
38	3507-00-80.90.005	Шайба регулировочная
39	3507-00-80.00.032	Крышка
41	26950031309	Болт
42	26950026217	Болт
43	26950003007	Болт
44	26950020306	Болт
45	26950031153	Болт
46	26950026459	Болт
47	26950007694	Болт
48	26950012872	Болт
49	02120000136	Гайка
50	02120000127	Гайка
51	02120000132	Гайка
52	02120000624	Шайба
53	02120000626	Шайба
54	26950025678	Кольцо
55	26950030050	Болт
56	26950011606	Колпачок с язычком-фиксатором
57	02100000333	Масленка
58	26950030052	Пресс-масленка
59	26950030051	Шайба
60	26950019522	Болт DIN 6921 М6-6gх16.88.35Х.016
