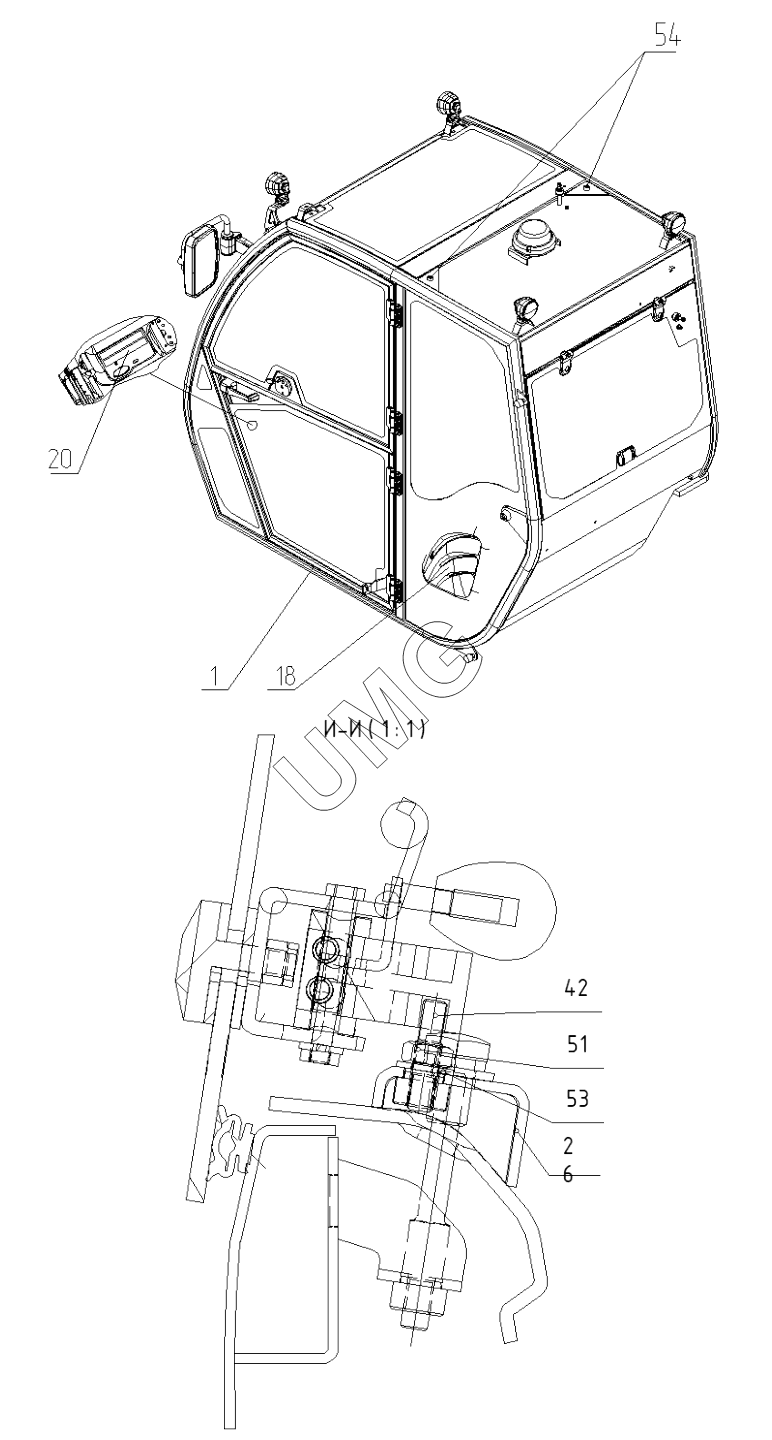

TLH 3510-12. Кабина в сборе. 3507-00-23.00.000
1
6
18
20
42
51
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3507-00-23.10.000 | Металлоконструкция кабины | |
| 6 | 3507-00-23.40.000 | Дверь в сборе | |
| 8 | 3507-00-23.50.000 | Установка вибро и шумо изоляции | |
| 11 | 3507-00-23.60.000 | Установка внутренней облицовки | |
| 12 | 3507-00-23.60.500 | Установка кронштейнов внутренней облицовки | |
| 14 | 3507-00-23.65.000 | Установка огнетушителя | |
| 16 | 3507-00-23.70.000 | Остекление кабины | |
| 17 | 3507-00-23.75.000 | Установка стеклоочистителей | |
| 18 | 3507-00-23.80.000 | Установка наружной облицовки | |
| 20 | 3507-00-23.90.000-10 | Установка заглушек стереосистемы | |
| 21 | 3507-00-23.95.000 | Установка зеркала заднего вида | |
| 22 | 3507-00-23.97.020 | Установка защитной решетки на крыше кондиционера | |
| 23 | 3507-00-23.00.010 | Ограничитель | |
| 24 | 3507-00-23.00.020 | Фиксатор стопора | |
| 25 | 3507-00-23.00.030 | Выноска фарная | |
| 26 | 3507-00-23.00.050 | Переходник | |
| 27 | 3507-00-23.00.100 | Установка грязезащитного фартука | |
| 33 | 3507-00-23.00.003 | Кронштейн дисплея | |
| 34 | 3507-00-23.00.004 | Лючок | |
| 35 | 3507-00-23.00.005 | Шайба отгибная | |
| 37 | 26950030602 | Уплотнитель | |
| 38 | 26950030602 | Уплотнитель | |
| 41 | 3507-00-23.00.007 | Гайка | |
| 42 | 3507-00-23.00.008 | Штырь | |
| 43 | 3507-00-23.00.009 | Болт | |
| 46 | 26950030604 | Болт | |
| 47 | 26950036068 | Винт | |
| 49 | 02120000101 | Винт | |
| 51 | 02120000136 | Гайка | |
| 52 | 26950020547 | Гайка | |
| 53 | 02120000625 | Шайба | |
| 54 | 02120000542 | Рым-болт | |
| 54 | 02120000620 | Шайба | |
| 55 | 02120000627 | Шайба | |
| 57 | 02130000543 | Саморез | |
| 59 | 26950025902 | Наклейка "Аварийный выход" | |
| 61 | 26950036145 | Крючок | |
| 65 | 26950030605 | Зацеп фиксатора | |
| 67 | 26950024540 | Резиновый буфер | |
| 69 | 02150000579 | Уплотнитель | |
| 71 | 26950033969 | Автомобильный кренометр механический |
