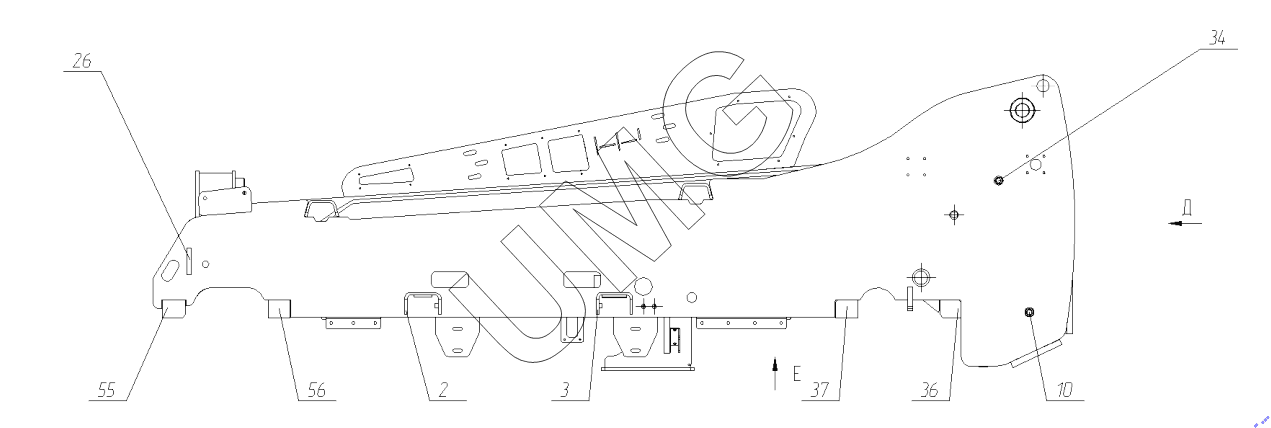

TLH 3510-12. Рама. 3510-00-50.10.000
2
3
10
26
34
36
37
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3510-00-50.40.000 | Бак гидравлический | |
| 2 | 3507-00-50.10.210 | Кронштейн | |
| 3 | 3507-00-50.10.210-10 | Кронштейн | |
| 5 | 3507-00-50.10.230 | Кронштейн глушителя | |
| 6 | 3507-00-50.10.240 | Кронштейн двигателя нижний | |
| 7 | 3507-00-50.10.250 | Кронштейн двигателя верхний | |
| 8 | 3507-00-50.10.260 | Кронштейн задний | |
| 9 | 3507-00-50.10.270 | Кронштейн двигателя | |
| 10 | 3507-00-50.10.280 | Бонка в сборе | |
| 11 | 3510-00-50.10.500 | Установка элементов крепления | |
| 15 | 3510-00-50.10.100 | Кронштейн | |
| 21 | 3510-00-50.10.001 | Лист левый | |
| 22 | 3510-00-50.10.002 | Лист правый | |
| 23 | 3510-00-50.10.003 | Лист гнутый передний | |
| 24 | 3510-00-50.10.004 | Ребро | |
| 25 | 3510-00-50.10.005 | Лист гнутый | |
| 26 | 3510-00-50.10.006 | Кронштейн | |
| 27 | 3510-00-50.10.007 | Планка | |
| 29 | 3507-00-50.10.009 | Кронштейн кабины | |
| 30 | 3507-00-50.10.009-01 | Кронштейн кабины | |
| 31 | 3507-00-50.10.010-02 | Кронштейн топливного фильтра | |
| 32 | 3507-00-50.10.011 | Усиление правого листа | |
| 33 | 3507-00-50.10.012 | Усиление левого листа | |
| 34 | 3507-00-50.10.013 | Бонка M20 | |
| 35 | 3507-00-50.10.014 | Платик | |
| 36 | 3507-00-50.10.015 | Балка задняя | |
| 37 | 3507-00-50.10.016 | Балка задняя | |
| 38 | 3507-00-50.10.017 | Упор | |
| 40 | 3507-00-50.10.019 | Усиление левого листа | |
| 41 | 3507-00-50.10.020 | Втулка | |
| 42 | 3507-00-50.10.021 | Втулка | |
| 44 | 3507-00-50.10.023 | Кронштейн бака топливного | |
| 45 | 3507-00-50.10.024 | Кронштейн гидроника | |
| 47 | 3507-00-50.10.026 | Лист гнутый | |
| 48 | 3507-00-50.10.026-01 | Лист гнутый | |
| 49 | 3507-00-50.10.027 | Бонка M16 | |
| 50 | 3507-00-50.10.028 | Швеллер | |
| 53 | 3507-00-50.10.031 | Лист | |
| 54 | 3507-00-50.10.032 | Ребро | |
| 55 | 3510-00-50.10.015 | Балка передняя | |
| 56 | 3510-00-50.10.016 | Балка передняя | |
| 60 | 130-00-22.05.305 | Бонка (М6) | |
| 61 | 130-00-22.05.102 | Бонка (М10) | |
| 62 | 130-00-21.00.046-01 | Скоба электрическая | |
| 66 | 130-00-25.00.159 | Труба | |
| 67 | 30-00-50.00.078 | Планка резьбовая | |
| 68 | 3507-00-28.00.157-01 | Шайба | |
| 71 | 3507-00-50.00.041 | Труба |
