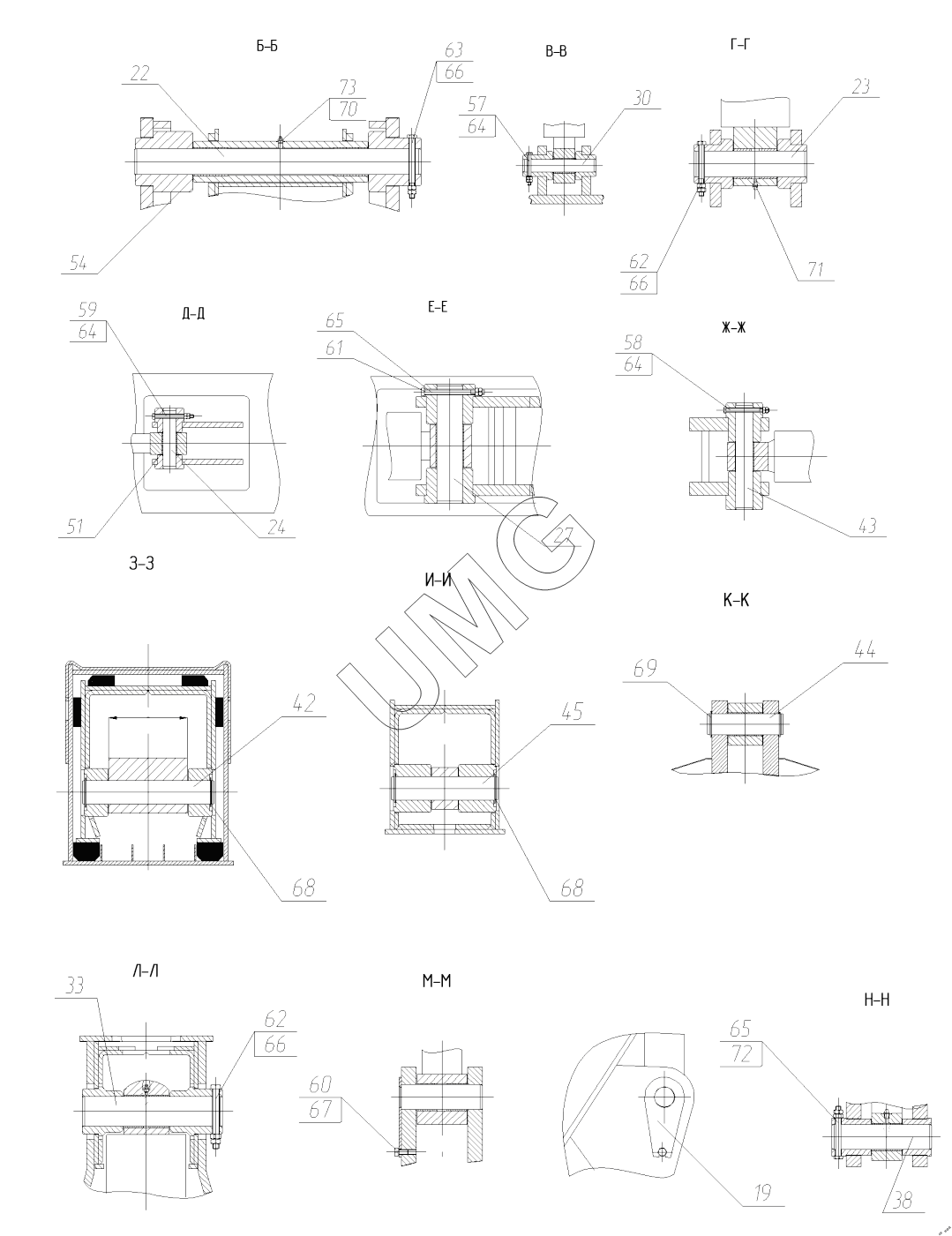

TLH 3507-12. Рабочее оборудование 3х секционное. 3510-00-80.00.000
19
22
23
24
27
30
33
38
42
43
44
45
51
54
57
58
59
60
61
62
62
63
64
64
64
65
65
66
66
66
67
68
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3510-00-80.10.000 | I-ая секция в сборе | |
| 4 | 3510-00-80.20.000 | II-ая секция в сборе | |
| 7 | 3510-00-80.30.000 | III-яя секция в сборе | |
| 10 | 3510-00-81.00.000-01 | Гидрооборудование трех секционной стрелы | |
| 13 | 3507-00-80.40.000 | Тяга в сборе | |
| 16 | 3510-00-80.30.000 | Дельта в сборе | |
| 17 | 3507-00-85.80.000 | Установка квик-каплера механического | |
| 19 | 3507-00-80.00.010 | Палец в сборе | |
| 22 | 3507-01-80.00.001 | Палец | |
| 23 | 3507-01-80.00.002 | Палец | |
| 24 | 3507-01-80.00.003 | Палец | |
| 27 | 3510-00-80.00.004 | Палец | |
| 30 | 3507-01-80.00.006 | Палец | |
| 33 | 3510-00-80.00.008 | Палец | |
| 34 | 3510-00-80.00.009 | Палец | |
| 37 | 3507-01-80.00.012 | Палец | |
| 38 | 3507-01-80.00.013 | Палец | |
| 39 | 3507-01-80.00.014 | Палец | |
| 42 | 3510-00-80.00.021 | Палец | |
| 43 | 3510-00-80.00.022 | Палец | |
| 44 | 3510-00-80.00.023 | Палец | |
| 45 | 3510-00-80.00.024 | Палец | |
| 48 | 3507-00-80.00.031 | Крышка | |
| 51 | 3507-00-80.90.001 | Шайба регулировочная | |
| 52 | 3507-00-80.90.003 | Шайба регулировочная | |
| 53 | 3507-00-80.90.004 | Шайба регулировочная | |
| 54 | 3507-00-80.90.005 | Шайба регулировочная | |
| 57 | 26950003007 | Болт | |
| 58 | 26950032107 | Болт | |
| 59 | 26950032108 | Болт | |
| 60 | 26950020306 | Болт | |
| 61 | 26950031153 | Болт | |
| 62 | 26950007694 | Болт | |
| 63 | 26950012872 | Болт | |
| 64 | 02120000136 | Гайка | |
| 65 | 02120000127 | Гайка | |
| 66 | 02120000132 | Гайка | |
| 67 | 02120000626 | Шайба | |
| 68 | 26950025678 | Кольцо | |
| 69 | 26950032109 | Кольцо | |
| 70 | 02100000333 | Масленка | |
| 71 | 26950030052 | Пресс-масленка | |
| 72 | 26950018562 | Болт | |
| 73 | 26950011606 | Колпачок с язычком-фиксатором |
