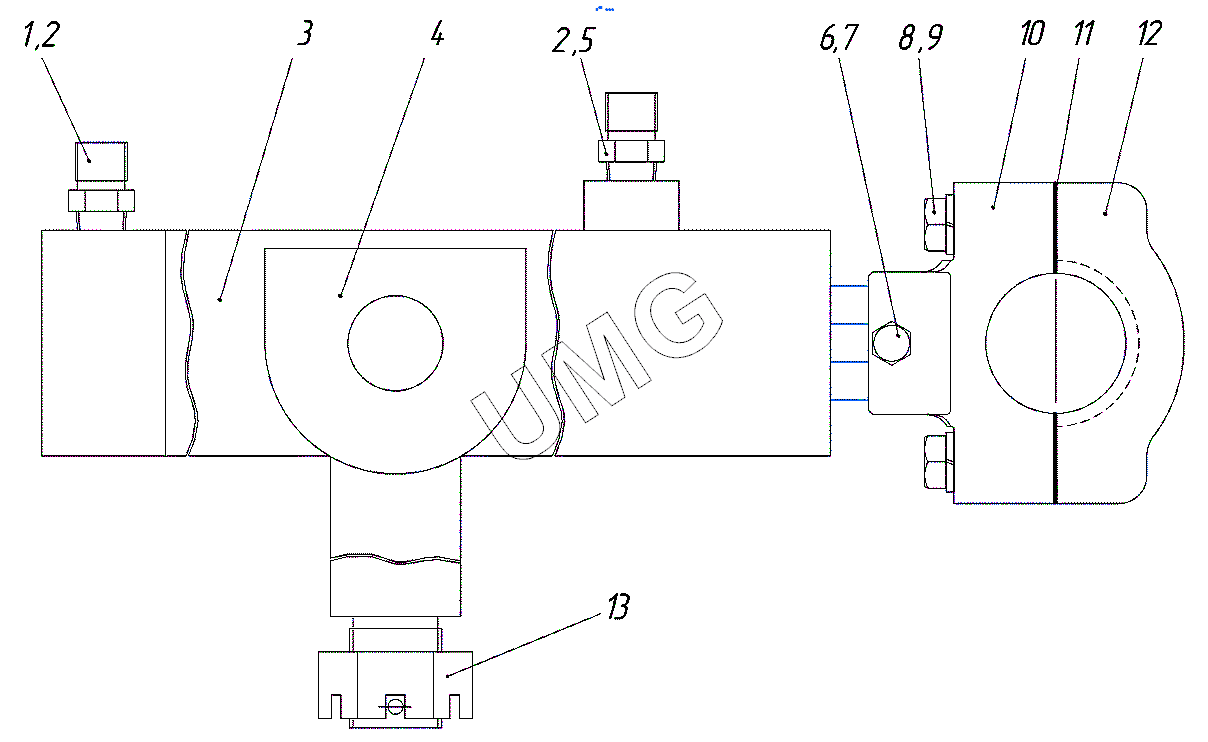

ГС-14.02. Гидроцилиндр выноса тяговой рамы
1
2
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.05.01.09.002 | Штуцер | |
| 2 | G1/2 М3 | Прокладка | |
| 3 | ГЦО5-80х50-710 Т AS | Гидроцилиндр | |
| 4 | 225.05.10.06.000 | Вилка | |
| 5 | 250.35.04.00.003 | Штуцер | |
| 6 | Болт М10х25 | Болт М10х25 | |
| 7 | Гайка М10 | Гайка М10 | |
| 8 | Болт М16х65 | Болт | |
| 9 | Шайба 16 | Шайба | |
| 10 | 225.07.16.00.009 | Хомут | |
| 11 | 257.07.02.00.005 | Прокладка | |
| 12 | 225.07.16.00.008 | Хомут | |
| 13 | 0.820.2041 | Гайка |
