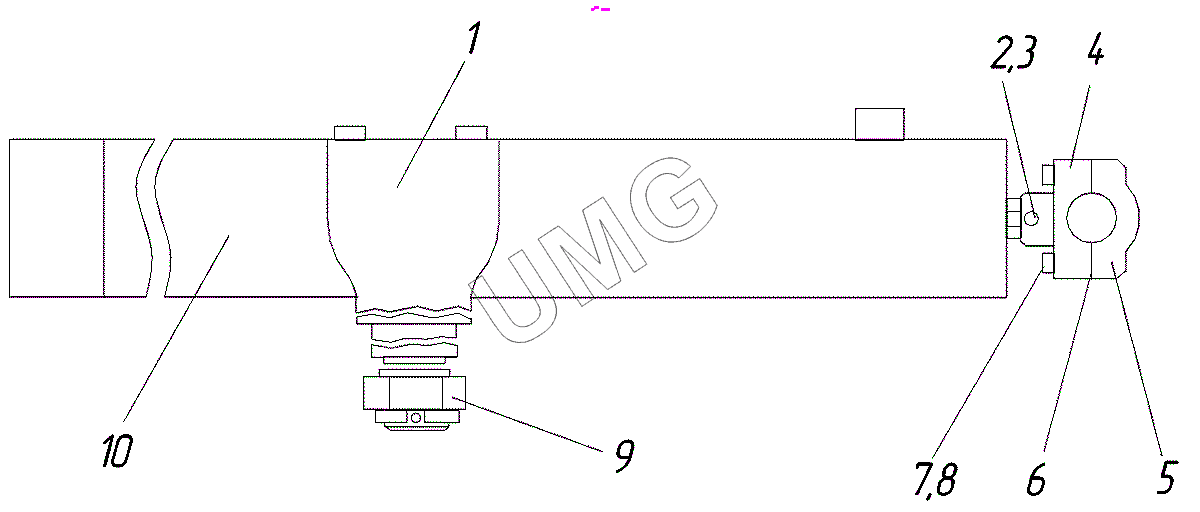

ГС-14.02. Гидроцилиндр
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 225.05.10.06.000 | Вилка | |
| 2 | Болт М10х25 | Болт М10х25 | |
| 3 | Гайка М10 | Гайка М10 | |
| 4 | 225.07.16.00.009 | Хомут | |
| 5 | 225.07.16.00.008 | Хомут | |
| 6 | 257.07.02.00.005 | Прокладка | |
| 7 | Болт М16х65.40Х | Болт | |
| 8 | Шайба 16 | Шайба | |
| 9 | 0.820.2041 | Гайка | |
| 10 | ГЦО5-80х50х1000-01 Т AS | Гидроцилиндр |
