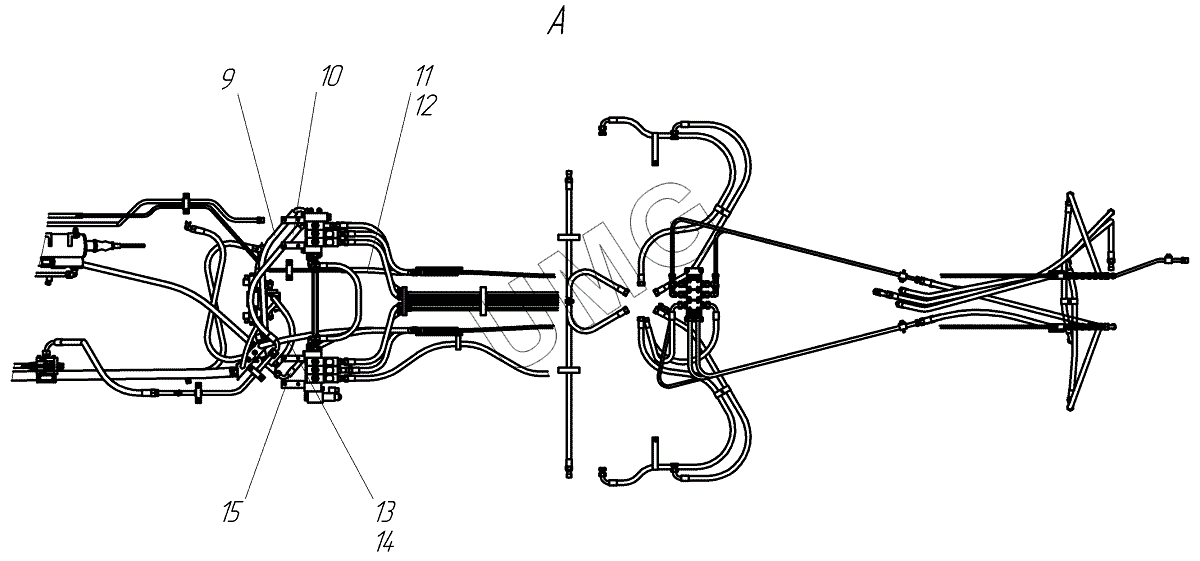

ГС-14.02. Гидросистема
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.45.03.00.000 | Гидросистема рамы передней | |
| 2 | Рукав в сборе | Рукав в сборе | |
| 3 | Рукав в сборе | Рукав в сборе | |
| 4 | Рукав в сборе | Рукав в сборе | |
| 5 | Хомут-стяжка 7.6х400 | Хомут-стяжка | |
| 6 | 250.45.04.00.000 | Гидросистема рабочего оборудования | |
| 7 | 250.45.02.00.000 | Установка гидрораспределителей | |
| 8 | 250.45.01.00.000 | Гидросистема рамы подмоторной | |
| 9 | Рукав в сборе | Рукав в сборе | |
| 10 | Рукав в сборе | Рукав в сборе | |
| 11 | 250.15.00.00.001 | Рукав 12х20-1,6 | |
| 12 | «NORMA» 16-27 | Хомут червячный | |
| 13 | 250.15.00.00.003 | Рукав 16х25-1,6 ГОСТ 10362 | |
| 14 | «NORMA» 20-32 | Хомут червячный | |
| 15 | Рукав в сборе | Рукав в сборе | |
| 16 | TN92GG-12LR1/2" | Адаптер | |
| 17 | Рукав в сборе | Рукав в сборе | |
| 18 | 613.04.00.00.002 | Скоба | |
| 19 | Болт М8х30 | Болт М8х30 | |
| 20 | Гайка М8 | Гайка | |
| 21 | Шайба 8 | Шайба 8 | |
| 22 | Шайба 8 | Шайба 8 | |
| 23 | Рукав в сборе | Рукав в сборе | |
| 24 | Рукав в сборе | Рукав в сборе | |
| 25 | TN121-15L | Адаптер | |
| 26 | TN92GG-15LR | Адаптер TN92GG-15LR | |
| 27 | Рукав в сборе | Рукав в сборе |
