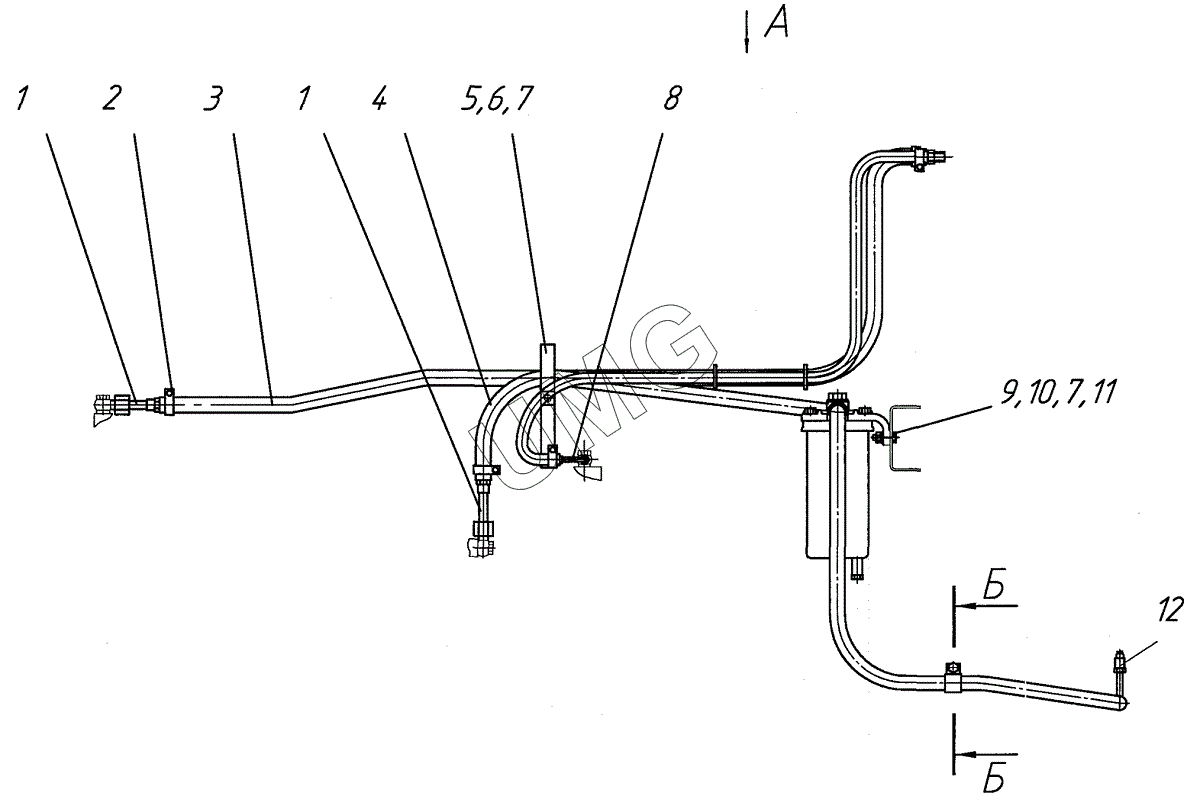

ГС-14.02. Система питания
1
1
2
3
4
5
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.02.08.03.000 | Трубка топливная | |
| 2 | NORMA 16-27 | Хомут червячный "NORMA" 16-27 | |
| 3 | 250.02.08.00.004 | Рукав 12х20-1,6 L= 1800мм | |
| 4 | 250.02.08.00.005 | Рукав 12х20-1,6 L= 1200мм | |
| 5 | Rubber 45/20 | Хомут | |
| 6 | Болт М8-6gx16.58.016 | Болт М8-6gx16.58.016 | |
| 7 | Шайба 8 65Г 06 | Шайба 8 65Г 06 | |
| 8 | 250.02.08.04.000 | Трубка топливная | |
| 9 | Болт M8-6gx30.58.016 | Болт M8-6gx30.58.016 | |
| 10 | Гайка M8-6Н.6.016 | Гайка | |
| 11 | Шайба С.8.02 | Шайба С.8.02 | |
| 12 | 250.02.08.09.000 | Трубка топливная | |
| 13 | Хомут пластиковый 300 мм | Хомут пластиковый | |
| 14 | 250.02.08.00.001 | Ниппель | |
| 15 | 204А-1105510-Б | Фильтр грубой очистки топлива | |
| 16 | 250.02.08.00.006 | Рукав 12х20-1,6 L= 1000мм | |
| 17 | 250.02.08.00.002 | Ниппель | |
| 18 | NORMA 12-22 | Хомут червячный | |
| 19 | 250.02.08.00.003 | Рукав 6х14-1,6 L=1000мм | |
| 20 | Rubber 20/20 | Хомут |
