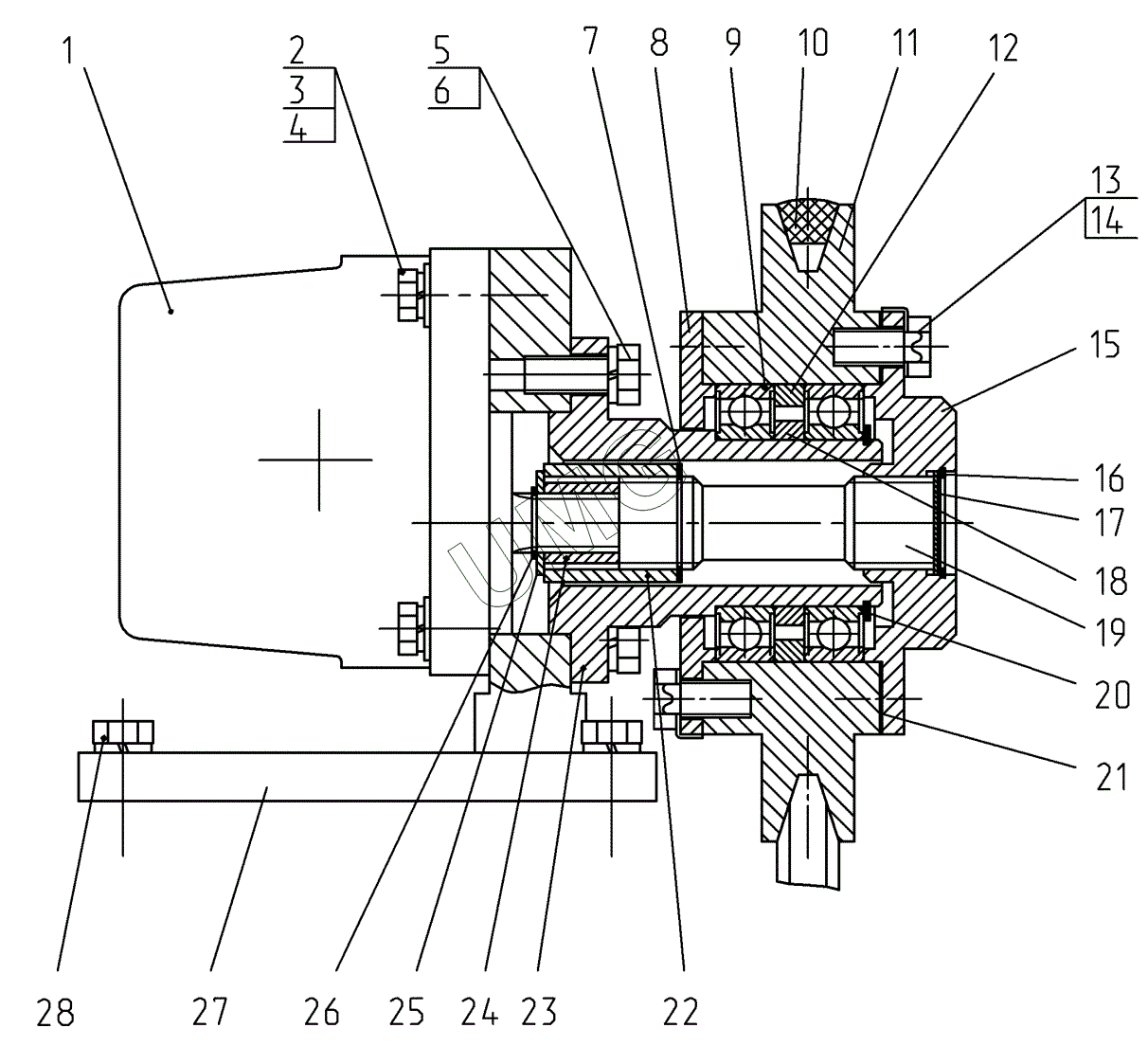

ГС-14.02. Установка насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ16N-4 | Насос шестеренный | |
| 2 | Болт М8х35 | Болт М8х35 | |
| 3 | Шайба 8.65Г | Шайба 8.65Г | |
| 4 | Шайба С.8.02 | Шайба С.8.02 | |
| 5 | Болт М10х25 | Болт М10х25 | |
| 6 | Шайба 10.65Г | Шайба 10.65Г | |
| 7 | В25 | Кольцо В25 | |
| 8 | 250.02.01.00.003 | Крышка | |
| 9 | 180109 | Подшипник 180109 | |
| 10 | 1клII-14х10-987 | Ремень | |
| 11 | 250.02.01.00.014 | Шкив | |
| 12 | 250.02.01.00.010 | Кольцо | |
| 13 | Болт М10х20 | Болт М10х20 | |
| 14 | Шайба 10.02 | Шайба | |
| 15 | 250.02.01.00.004 | Крышка | |
| 16 | В28 | Кольцо В28 | |
| 17 | 250.02.01.00.012 | Вкладка | |
| 17 | 250.02.01.00.012-01 | Вкладка | |
| 18 | 250.02.01.00.009 | Кольцо | |
| 19 | 250.02.01.00.008 | Валик | |
| 20 | Кольцо В45 | Кольцо | |
| 21 | 250.02.01.00.011 | Прокладка | |
| 22 | 250.02.01.00.007 | Втулка | |
| 23 | 250.02.01.00.001 | Ось | |
| 24 | 250.02.01.00.006 | Втулка | |
| 25 | 250.02.01.00.005 | Шайба | |
| 26 | Кольцо В16 | Кольцо | |
| 27 | 250.02.01.01.000 | Кронштейн | |
| 28 | Болт М10х30 | Болт М10х30 |
