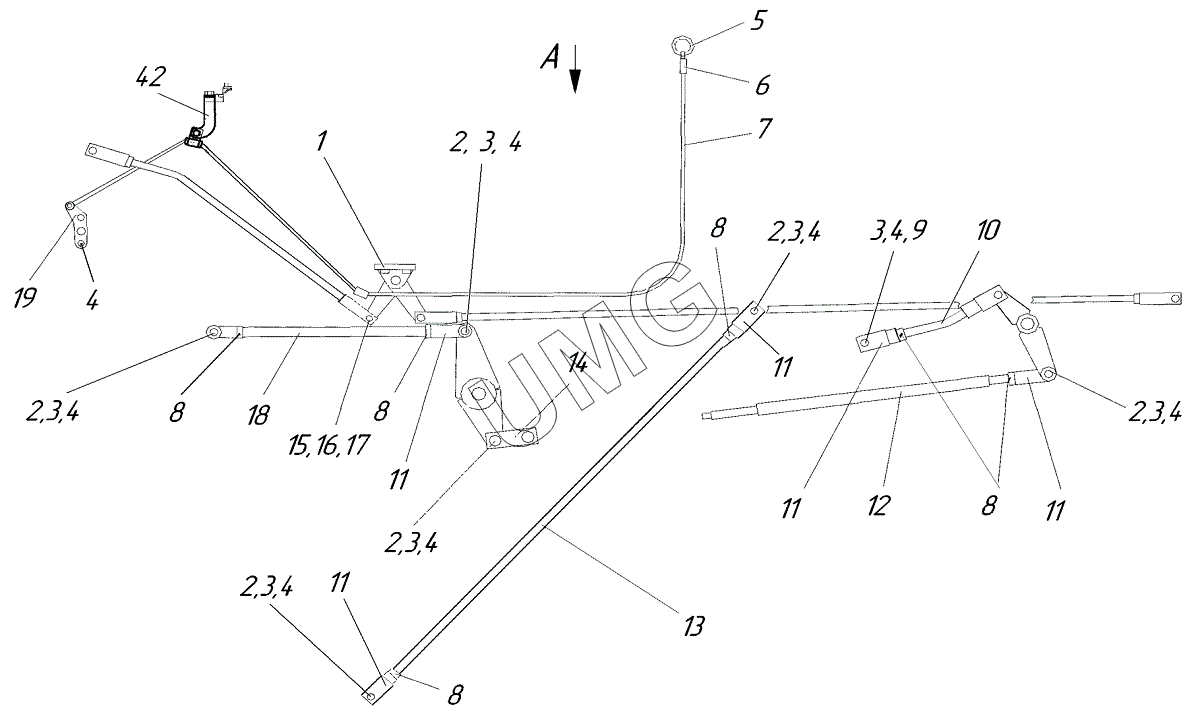

ГС-14.02. Тяги управления
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
8
8
8
8
9
10
11
11
11
11
11
12
13
14
15
16
17
18
19
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250.08.00.00.001 | Кронштейн | |
| 2 | 200.08.00.00.040 | Палец | |
| 3 | Шайба 12 | Шайба 12 | |
| 4 | Шплинт 3,2х25 | Шплинт 3,2х25 | |
| 5 | 250.08.00.00.009 | Кольцо | |
| 6 | 264.08.00.00.006 | Втулка | |
| 7 | 250.08.00.00.015 | Трос | |
| 8 | Гайка М12 | Гайка М12 | |
| 9 | 240.30.11.00.039-01 | Палец | |
| 10 | 250.08.00.00.022 | Тяга | |
| 11 | 97.560.016 | Вилка М12 | |
| 12 | 250.08.00.00.023 | Толкатель | |
| 13 | 250.08.04.00.000 | Тяга | |
| 14 | 250.08.00.00.008 | Планка | |
| 15 | Болт М10х25 | Болт М10х25 | |
| 16 | Шайба 10 65Г | Шайба 10 65Г | |
| 17 | Шайба 10 | Шайба 10 | |
| 18 | 250.08.00.00.005 | Тяга | |
| 19 | 250.08.02.00.000 | Рычаг | |
| 20 | 250.08.01.00.000 | Рычаг двуплечий | |
| 21 | 274.08.05.00.000 | Чехол | |
| 22 | 264.08.00.00.003 | Проволока 1,0 L=600 | |
| 23 | 225.43.01.00.026 | Шайба | |
| 24 | Гайка М24 | Гайка М24 | |
| 25 | Шплинт 5х45 | Шплинт 5х45 | |
| 26 | О884 2001 | Хомут | |
| 28 | Гайка М10 | Гайка М10 | |
| 29 | 225.04.03.00.009 | Палец | |
| 30 | Шплинт 2.5х16 | Шплинт | |
| 31 | 97.560.014 | Вилка М10 | |
| 32 | 250.08.03.00.000 | Вал | |
| 33 | 250.08.00.00.021 | Тяга | |
| 35 | 200.08.00.11.002 | Втулка | |
| 36 | Болт М8х20 | Болт | |
| 37 | Гайка М8 | Гайка | |
| 38 | 250.08.00.00.200 | Тяга | |
| 39 | 225.04.03.00.011 | Чехол | |
| 40 | 237.08.00.00.011 | Палец | |
| 41 | Шайба 8 | Шайба 8 | |
| 42 | 250.08.00.00.020 | Кронштейн | |
| 43 | 250.08.00.00.014 | Вставка | |
| 44 | Болт М6х16 | Болт М6х16 |
