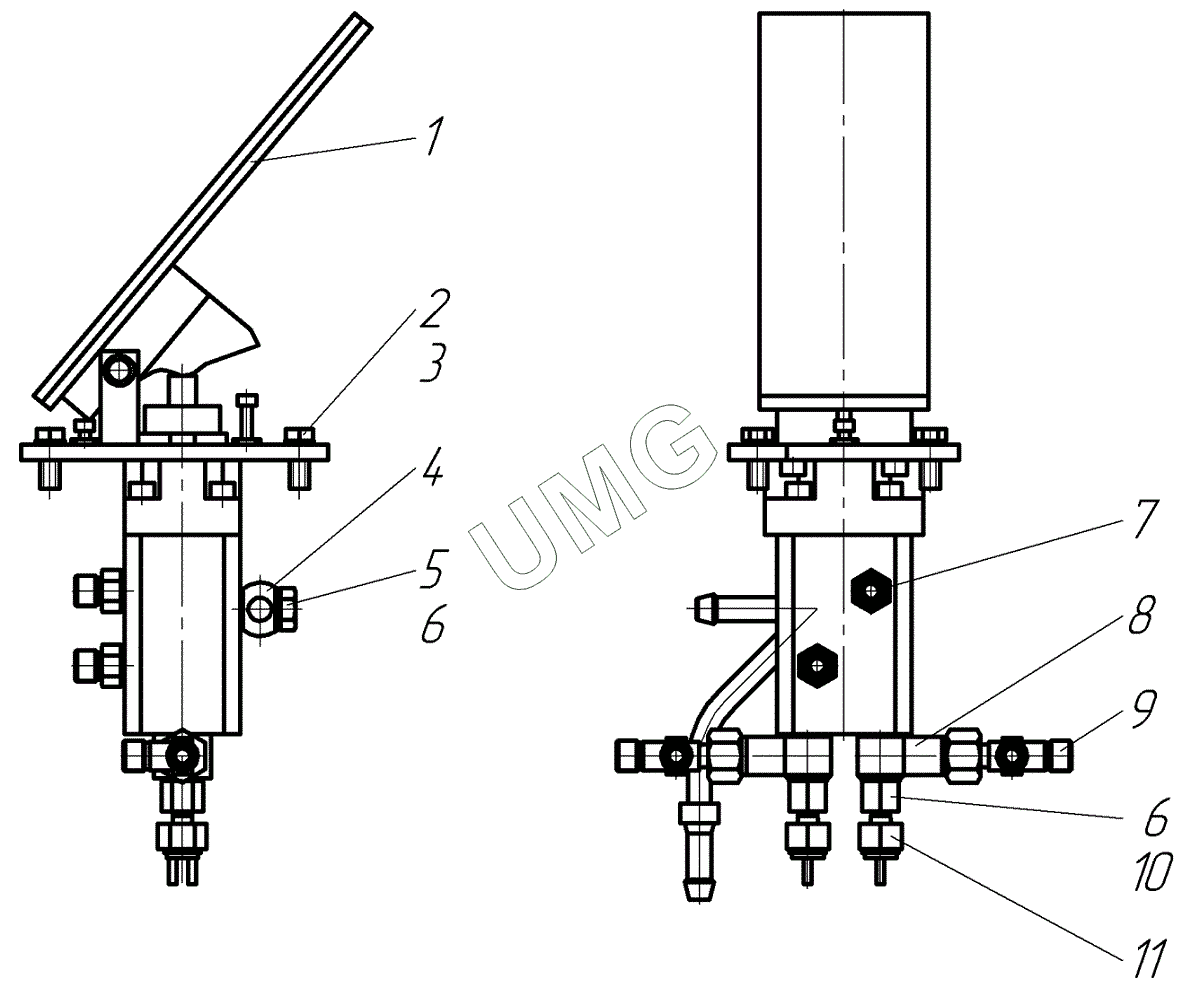

ГС-14.02. Установка педали тормоза
1
2
3
4
5
6
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПТ10.21.00.000 | Педаль тормоза | |
| 2 | Болт М10х25 | Болт М10х25 | |
| 3 | Шайба 10 | Шайба 10 | |
| 4 | 752.11.02.00.002 | Ниппель поворотный | |
| 5 | 255.05.35.07.011 | Болт полый | |
| 6 | 14М3 | Прокладка 14М3 | |
| 7 | 250.47.02.00.001 | Штуцер | |
| 8 | 250.47.02.00.002 | Штуцер поворотный | |
| 9 | 250.47.01.00.100 | Тройник | |
| 10 | 247.11.01.00.001 | Болт полый | |
| 11 | ВК 12Б-02 | Выключатель света "Стоп" гидравлический |
