ГС-14.02. Система тормозов
12
12
12
13
13
13
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35

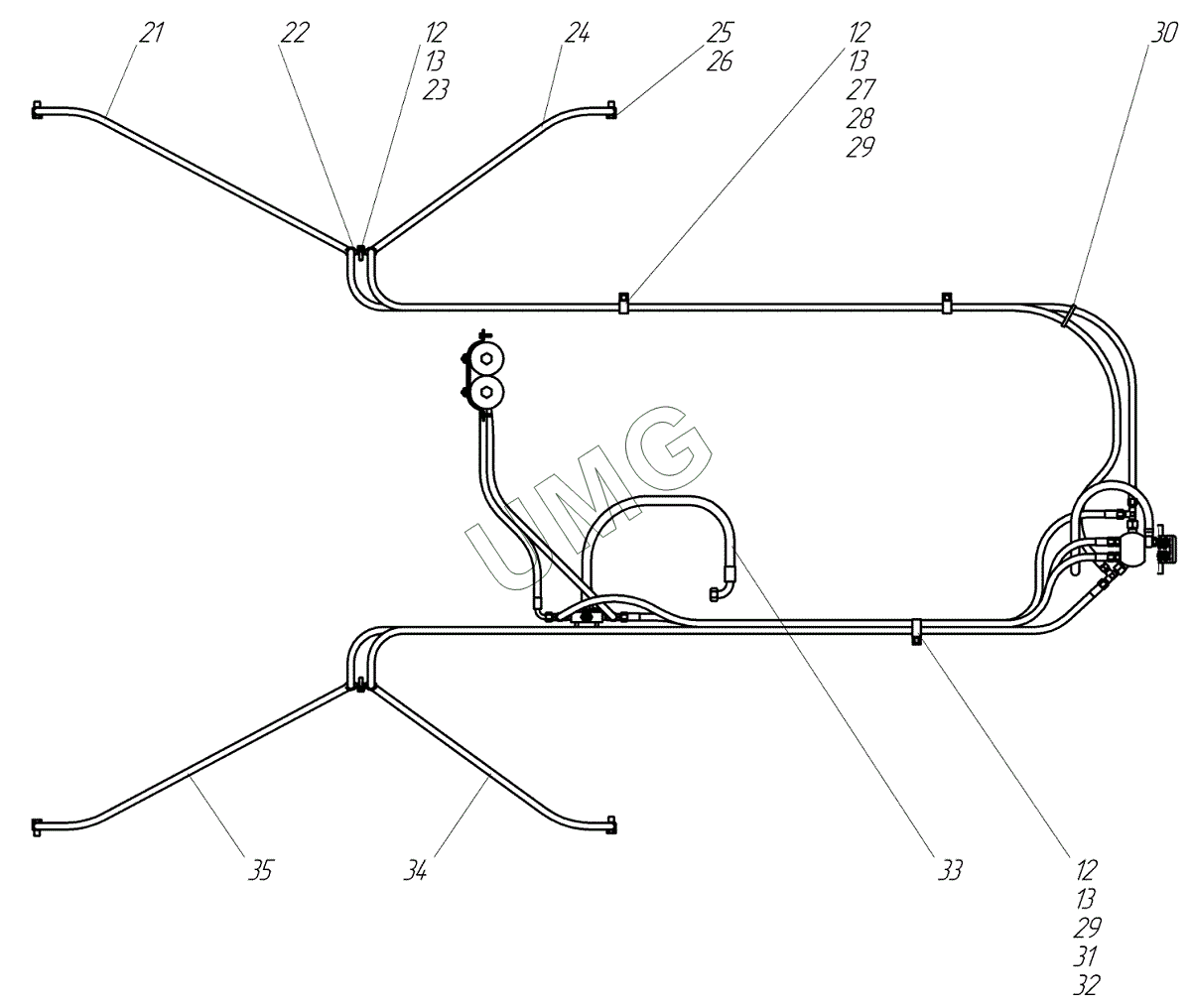

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 237.11.00.00.014 | Хомут | |
| 2 | 237.11.00.00.015 | Трубка 305 ТВ-40, 16 L=90 | |
| 3 | РВД | РВД | |
| 4 | РВД | РВД | |
| 5 | SMK-20G1/4 | Ниппель – манометр | |
| 6 | 257.11.05.00.000 | Тройник | |
| 7 | 752.11.00.00.001 | Штуцер | |
| 8 | Хомут пластиковый 200 мм черный | ||
| 9 | 250.11.00.00.001 | Хомут | |
| 10 | 271.11.00.00.005 | Прокладка Пластина 2Ф-I-ТМКЩ-С2-8 60х150 | |
| 11 | Болт М8х25 | Болт М8х25 | |
| 12 | Шайба 8 | Шайба 8 | |
| 13 | Шайба 8 | Шайба 8 | |
| 14 | ПГА 1/320-03 | Пневмогидроаккумулятор | |
| 15 | 250.11.03.00.000-01 | Клапан разобщительный | |
| 16 | РВД | РВД | |
| 17 | 250.47.02.00.000 | Установка педали тормоза | |
| 18 | 274.11.00.00.001 | Рукав 12х20-1,6 L=500 | |
| 19 | “NORMA”16-27 | Хомут червячный | |
| 20 | Болт М8х45 | Болт М8х45 | |
| 21 | РВД | РВД | |
| 22 | 237.11.00.00.008 | Скоба | |
| 23 | Болт М8х30 | Болт М8х30 | |
| 24 | РВД | РВД | |
| 25 | 255.05.35.07.011 | Болт полый | |
| 26 | 14М3 | Прокладка 14М3 | |
| 27 | 257.11.00.00.007 | Хомут | |
| 28 | 274.11.00.00.002 | Трубка | |
| 29 | Болт М8х16 | Болт М8х16 | |
| 30 | Хомут-стяжка 7,6х400 | Хомут-стяжка | |
| 31 | 258.05.00.00.002-01 | Хомут | |
| 32 | 257.11.00.00.004 | Трубка | |
| 33 | РВД | РВД | |
| 34 | РВД | РВД | |
| 35 | РВД | РВД |
