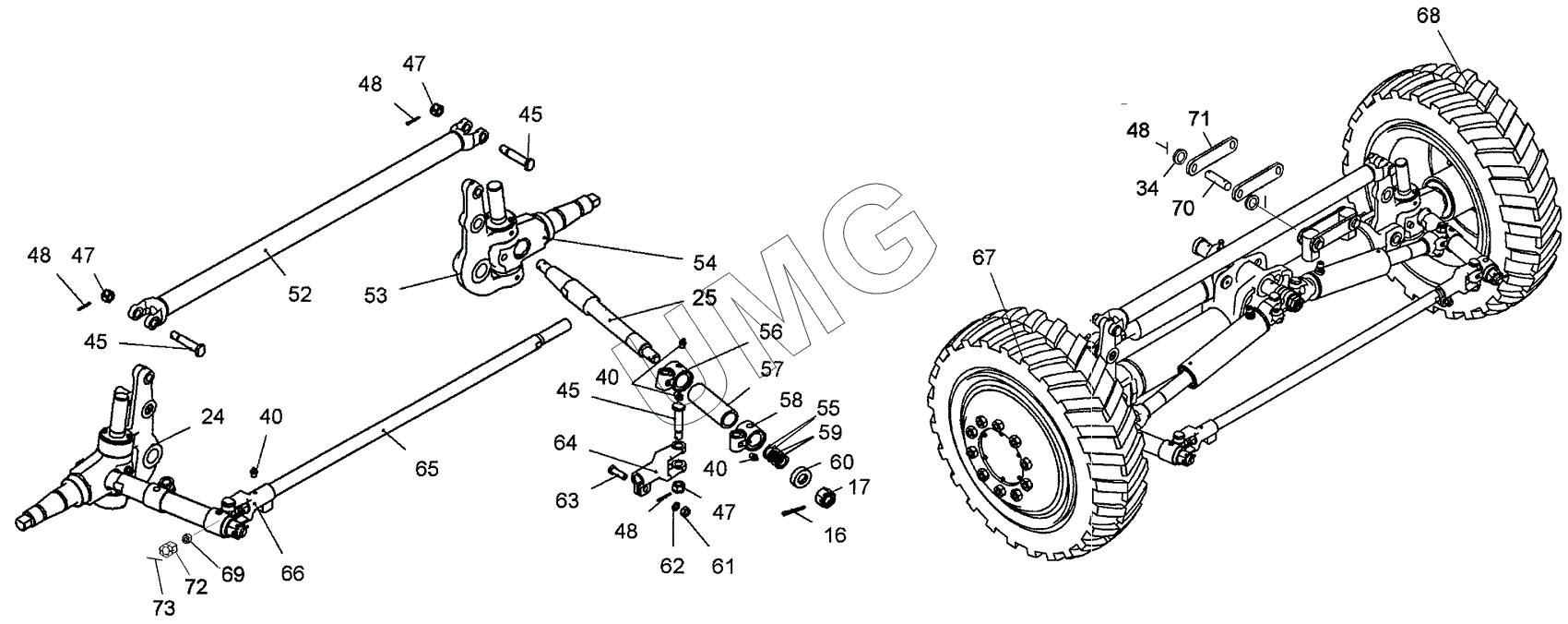

ГС-14.02. Мост передний
16
17
24
25
34
40
40
40
45
45
45
47
47
47
48
48
48
48
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4595631701-00 | Гайка БМ20х1,5-6Н | |
| 2 | 380-3101012-20 | Колесо | |
| 3 | ОИ-25 НС 14 | Шина | |
| 4 | Болт M8x20 | Болт | |
| 5 | Шайба 8 65Г | Шайба 8 65Г | |
| 6 | 200.36.00.00.015 | Крышка | |
| 7 | 200.36.00.00.017 | Гайка | |
| 8 | 200.36.00.00.019 | Шайба | |
| 9 | 200.36.00.00.018 | Кольцо | |
| 10 | 200.36.03.00.000 | Гайка | |
| 11 | 7610А | Подшипник 7610А | |
| 12 | 51-3103008-Б1 | Болт правый-шпилька | |
| 13 | 260.06.00.00.001 | Ступица | |
| 14 | 0.820.2056 | Гайка | |
| 15 | 7613А | Подшипник 7613А | |
| 16 | Шплинт 6,3х63 | Шплинт 6,3х63 | |
| 17 | Гайка M30x2 | Гайка | |
| 18 | 200.06.00.00.065 | Штифт | |
| 19 | 8209 | Подшипник 8209 | |
| 20 | 200.06.00.00.025 | Сальник | |
| 21 | 225.66.03.00.001 | Втулка | |
| 22 | 260.06.00.00.008 | Сальник | |
| 23 | 260.06.00.00.007 | Крышка | |
| 24 | 225.66.03.00.002 | Рычаг | |
| 25 | 225.66.00.00.003 | Сошка | |
| 26 | 260.06.00.00.006 | Шкворень | |
| 27 | 260.06.00.00.003 | Крышка | |
| 28 | Шайба С12х2.02 | Шайба | |
| 29 | Шайба 12 65Г | Шайба 12 65Г | |
| 30 | Гайка M12 | Гайка M12 | |
| 31 | 200.06.00.00.024 | Прокладка | |
| 32 | 225.66.00.00.009 | Обойма | |
| 33 | Манжета 1.2-90x120-1 | Манжета 1.2-90x120-1 | |
| 34 | Шайба С30.02 | Шайба | |
| 35 | 260.06.01.00.000 | Рычааг левый | |
| 36 | ГЦО2-80х50х160 | Гидроцилиндр | |
| 37 | 225.66.00.00.014 | Ось | |
| 38 | 225.66.00.00.008 | Втулка | |
| 39 | 200.36.00.00.020 | Ось | |
| 40 | Масленка 1.3.Ц6 | Масленка 1.3.Ц6 | |
| 41 | Винт В M12x50 | Винт | |
| 42 | 225.66.01.00.000 | Балка | |
| 43 | 225.66.00.00.007 | Ось | |
| 44 | Масленка 2.3.90.Ц6 | Масленка 2.3.90.Ц6 | |
| 45 | 225.06.00.00.006 | Палец | |
| 46 | 260.06.07.00.000 | Гидроцилиндр рулевой | |
| 47 | Гайка 2 M20х1,5 | Гайка | |
| 48 | Шплинт 4х40 | Шплинт 4х40 | |
| 49 | 200.06.00.00.008 | Вилка | |
| 50 | Гайка 2 M30 | Гайка | |
| 51 | 260.06.00.00.002 | Ось | |
| 52 | 225.66.02.00.000 | Тяга | |
| 53 | 225.66.03.00.000 | Рычаг правый | |
| 54 | 225.66.00.00.014-01 | Ось | |
| 55 | 260.06.00.00.005 | Прокладка | |
| 56 | 225.66.00.00.005 | Крестовина | |
| 57 | 225.66.00.00.004 | Втулка | |
| 58 | 225.66.00.00.005-01 | Крестовина | |
| 59 | 260.06.00.00.005-01 | Прокладка | |
| 60 | 260.06.00.00.004 | Втулка | |
| 61 | Гайка M16 | Гайка | |
| 62 | Шайба 16 65Г | Шайба 16 65Г | |
| 63 | Болт M16x50 | Болт | |
| 64 | 225.66.00.00.010 | Вилка | |
| 65 | 225.66.00.00.012 | Тяга | |
| 66 | 225.66.00.00.011 | Вилка | |
| 67 | 248.06.03.00.000 | Колесо левое | |
| 68 | 248.06.04.00.000 | Колесо правое | |
| 69 | 225.66.00.00.013 | Втулка | |
| 70 | 225.66.00.00.016 | Палец | |
| 71 | 225.66.09.00.001 | Планка | |
| 72 | Гайка M24х2 | Гайка | |
| 73 | Шплинт 5х45 | Шплинт 5х45 |
