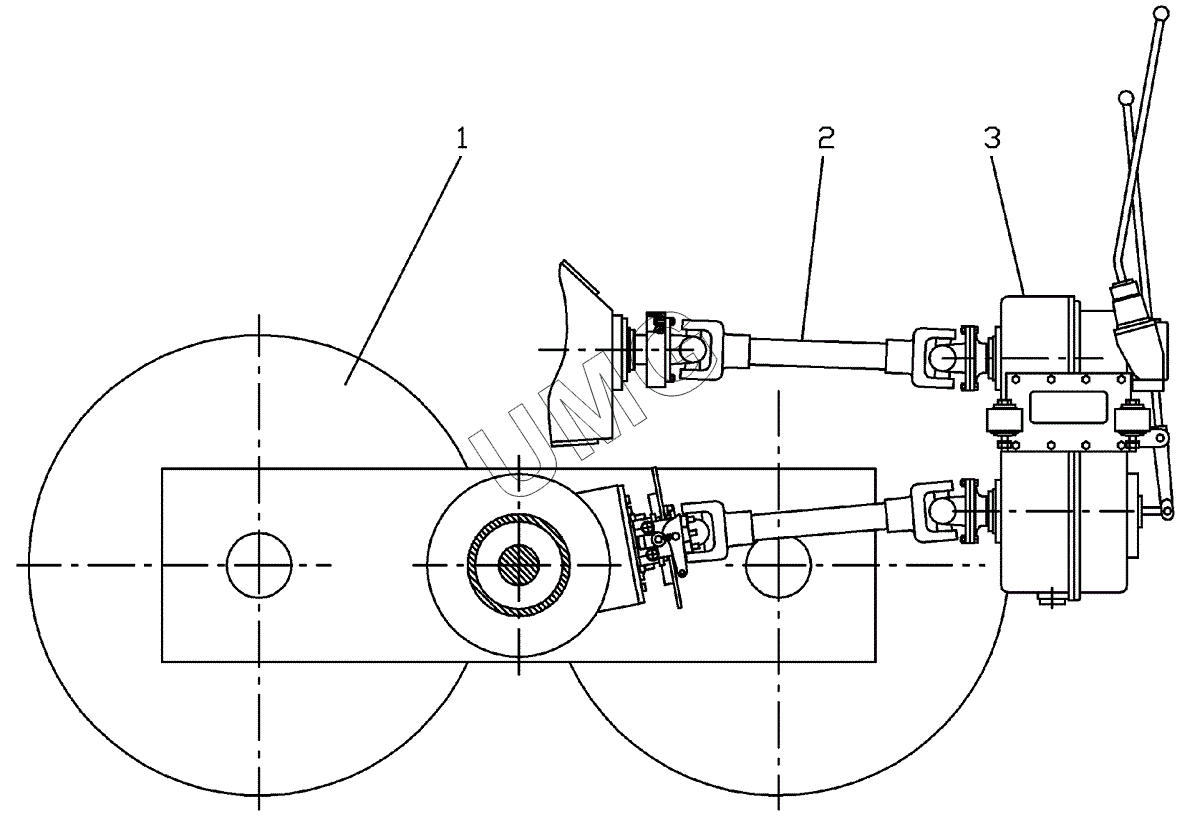

ГС-14.02. Трансмиссия
1
1
2
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 248.03.01.00.000-02 | Тележка задняя | |
| 1 | 248.03.01.00.000-04 | Тележка задняя | |
| 2 | 277.17.00.00.000-02 | Установка карданных валов и стояночного тормоза | |
| 3 | 240.30.03.00.000 | Коробка перемены передач с кронштейнами | |
| 4 | Шплинт 4х40 | Шплинт 4х40 | |
| 5 | Гайка M16 | Гайка | |
| 6 | 200.16.00.00.001 | Шайба | |
| 7 | 200.08.00.00.053 | Шайба | |
| 8 | 225.02.05.00.007 | Болт |
