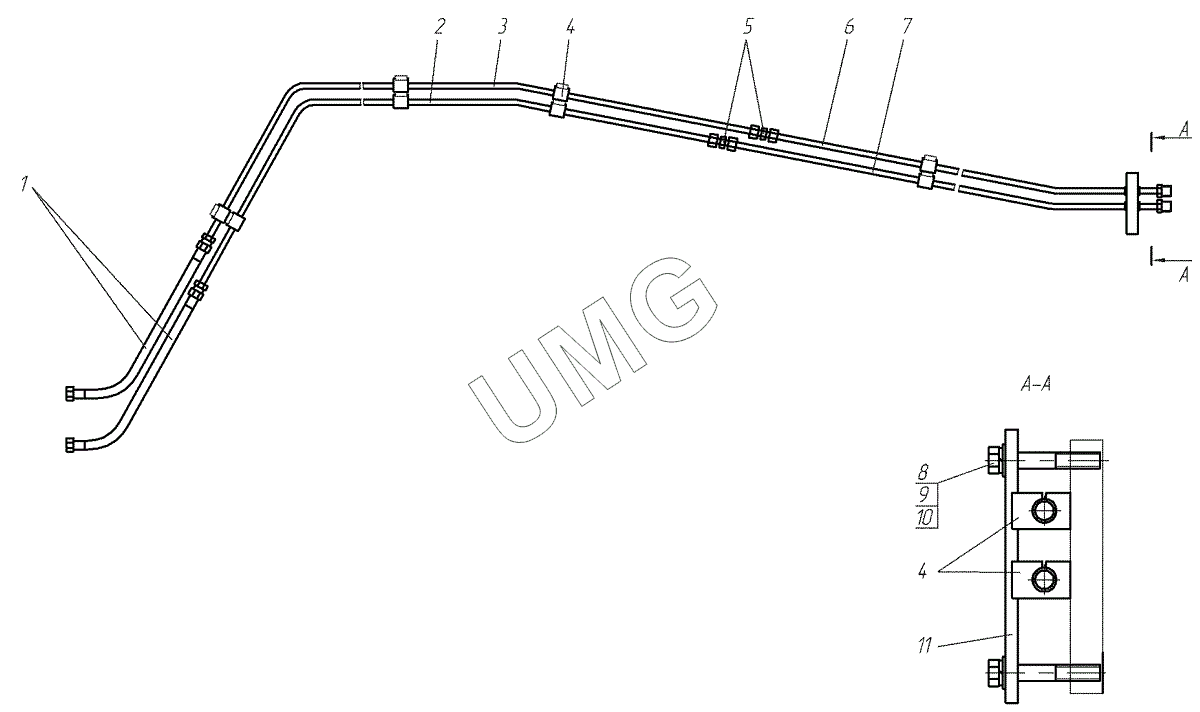

ГС-14.02. Гидрооборудование бульдозера переднего
1
2
3
4
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД | РВД | |
| 2 | 271.21.01.01.000 | Труба | |
| 3 | 271.21.01.01.000-01 | Труба | |
| 4 | О.860.1030-07 | Втулка | |
| 5 | 225.05.00.00.004 | Проходник | |
| 6 | 271.21.01.01.000-02 | Труба | |
| 7 | 271.21.01.01.000-03 | Труба | |
| 8 | Болт М8х50 | Болт М8х50 | |
| 9 | Шайба 8 65Г | Шайба 8 65Г | |
| 10 | Шайба С. 8х1,4 | Шайба С. 8х1,4 | |
| 11 | О.884.2006-03 | Скоба |
